螺杆压缩机的结构及特点、性能曲线如下。
1.结构及特点

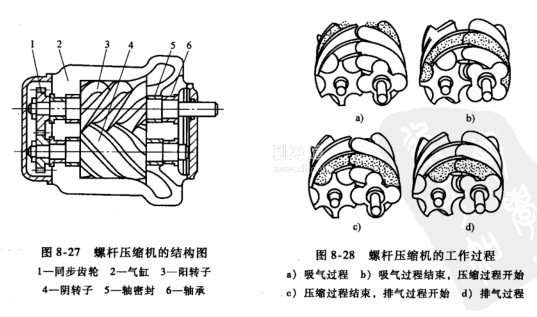

螺杆压缩机的结构如图8-27所示。在“∞”字形的气缸中，平行地配置两个按一定传动比反向旋转又相互啮合的螺旋形转子。螺杆压缩机中一对齿间基元容积的工作过程如图8-28所示。
在干式（无油）螺杆压缩机中，阳转子（主动转子）靠同步齿轮带动阴转子（从动转子），转子啮合过程互不接触。
在喷油螺杆压缩机中，不设同步齿轮，一对转子就似一对齿轮一样，由阳转子直接拖动阴转子。转子材料通常采用碳钢或球墨铸铁，气缸常用灰铸铁。

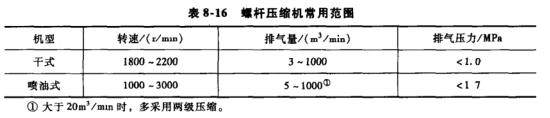

螺杆压缩机为强制输气，且对变工况有很好的适应性；几乎完全平衡，要求的基础很小：结构紧凑，零件少，寿命长，维护管理简单，易于实现远距离操纵或自动化。但螺杆压缩机的转子型线复杂、加工要求较高、噪声较大，适用于中低压及中小排气量，如表8-16所示。
2.性能曲线

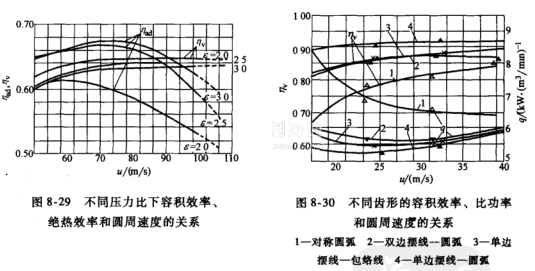

螺杆压缩机的性能曲线如图8-29和图8-30所示。
