三、对称平衡型结构

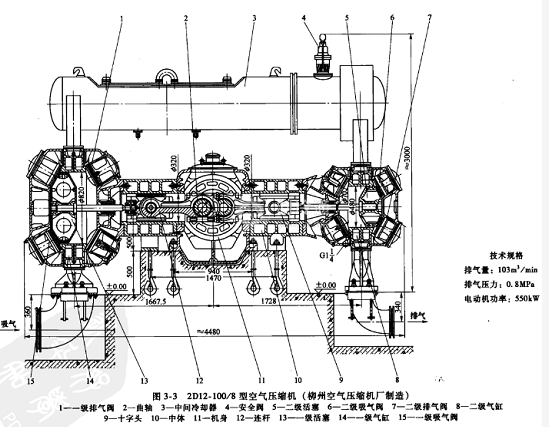

对称平衡型压缩机的气缸作水平布置，并分布在曲轴两侧。两立轴承间相对两列气缸的曲柄错角为180°，如图3-3所示。
对称平衡型结构除了具有卧式结构的优点外，还有以下优点：
①运动部件往复惯性力（一阶和二阶惯性力）可以完全平衡，惯性力矩也很小，机器转速可以大大提高，使机器尺寸和重量均可减小。
②由于相对两列活塞力方向相反、能互相抵消，改善了主轴颈受力情况，减小了主轴颈和主轴承间的磨损。
③可以采用较多列数。
在大型压缩机中，·对称平衡型压缩机仍处于较重要的地位，并且随着石油化工等生产设备的大型化而向大型发展。但由于活塞压缩机结构的笨重和自身的振动，限制了其向更大容量的发展。目前，在不少高压使用范围内，对称平衡型压缩机仍是一种主要的形式。
