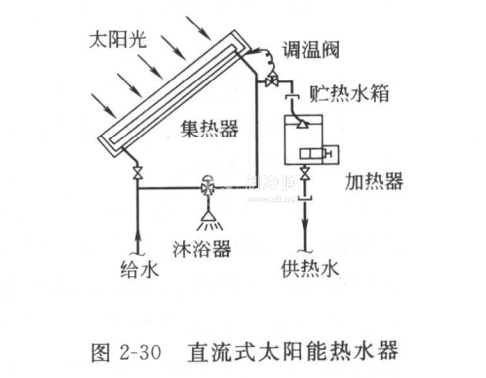

直流式太阳能热水系统由集热器、蓄热水箱、补给水箱(用自来水可以代替)和管道等组成，如图2-30所示。安装时，补给水箱的水位略高于集热器出口热水管顶部。装置运行时，由于补给水箱的水位与出口热水管顶部存在高差，于是水就不断地从补给水箱流入集热器，经加热器加热后汇集到贮水箱中，这种系统并不循环，所以称为直流式。为使从集热器出来的水具有足够大的温升，水的流量应较小。通过冷水补给管上的阀门可调节其流量。补给水箱可用自来水直接通过阀门流入集热器代替。
直流式太阳能热水装置的优点是:(1)贮水箱不必高于集热器之上，它可以置于室内，水箱保温容易;(2)贮水箱的热水已具有足够的温度，箱中热水可随时取用。如果用户是连续取水，则贮水箱可做得很小，热损失也能进一步减少。
