二位三通电磁阀是电磁阀中一种特例。它有三个管接口。当电磁线圈通电前后,改变连通状态,起控制流动方向作用。早年大多用于活塞式压缩机能量调节系统,即用于气缸卸载式能量调节的油路系统控制;近年来,电冰箱制冷系统为了节能,采用双毛细管系统,必须采用二位三通电磁阀,使二位三通电磁阀的应用量大幅度增加。电冰箱用二位三通电磁阀的主要结构特点是:阀体是由不锈钢管和三根毛细管组合焊接成,全密封,铁心与阀座等封死在不锈钢管阀体内,电磁线圈套在钢管外,是一种很巧妙的全密封结构型式的电磁阀,电源电压为220V,但线圈工作电压为直流24V,电磁阀内有降压整流块。浙江三花集团生产的二位三通电磁阀的主要技术参数如下:
安全工作压力:2.5MPa
最大工作压力差:1.8MPa
液管额定压力降:20kPa ( R12 ), 30kPa(R502)、30kPa(R134a)
线圈电源及功率:AC : 220V(±15%),50Hz,4W
使用环境温度:-20~60℃
介质温度:-30~95℃
额定冷量:0. 185kW
寿命:≥20万次

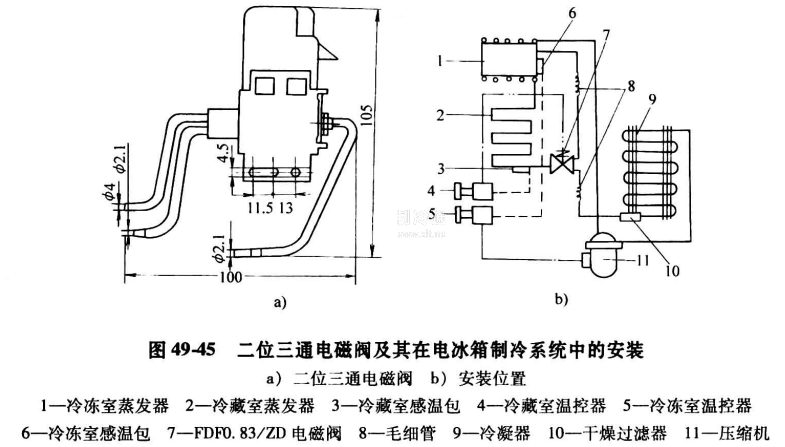

该型电磁阀的外形尺寸与在双毛细管电冰箱制冷系统中的安装系统见图49-45所示。
