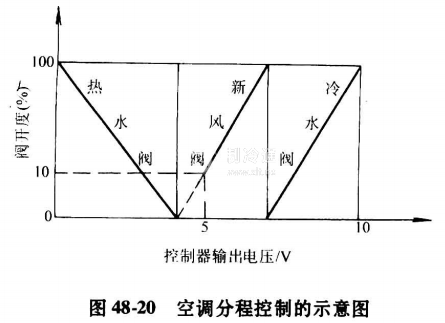

这是目前空调全自动控制系统中,常采用的一种节省投资、达到预期工艺要求的控制方法。它在维持一个被控制参数时,一个控制器在不同输出范圈内,控制不同的、带阀门定位器的执行机构,改变不同种类的控制量。分程控制可以是电动机,分程输出信号一般为0~4V、 4~7V、 7~10V;也可以是气动的,分程输出信号一般为:0.2~0. 6MPa、0.6~1.0MPa。图48-20为一空调分程控制的示意图。
本例采用电动阀的定位器。在冬季,控制器的输出在0~4V范围内,执行器是热水加热器的电动两通阀。随若控制器的输出信号的增大,两通阀关小,在4V时,二通阀全关。这表示冬季结束,过渡季节开始。
在过渡季节,控制器输出在4~7V范围,这时新风门受控:在4~5V,新风门保持最小开度,以保证卫生要求;随着输出信号不断增大,新风门不断开大,利用自然冷源,节省能量;到7V时,新风门开足,标志着过渡季节结束,夏季工况开始。此时,冷水阀受控,随室外温度升高,控制输出也增大,对应冷水阀开度也增大,以适应冷负荷的需要。如此一个控制器,在不同季节控制不同的阀门与执行器,可以完成全年的空调自动控制。
