直接作用式电磁阀的结构和工作原理

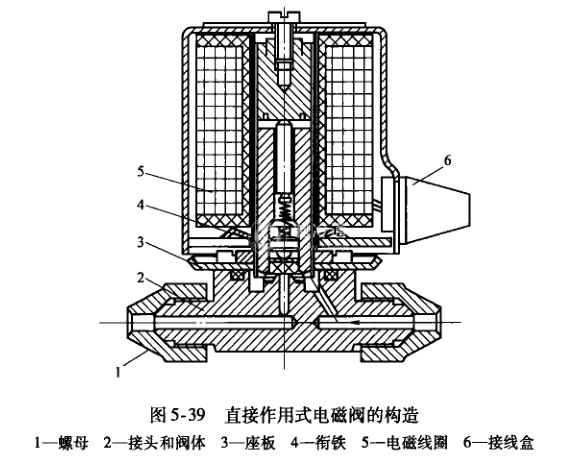

直接作用式电磁阀的构造如图5-39所示。它由阀体和电磁头两部分组成。当电磁头中的线圈通电时，线圈与衔铁产生感应磁场，衔铁带动阀针上移，阀孔被打开，流体正常流动。当电磁头中线圈断电时，磁场消失。衔铁靠自重和弹簧力下落，阀针将阀孔关闭，流体停止流动。直接作用式电磁阀就是所谓的直接启闭式电磁阀，也就是利用电磁头中的衔铁直接控制阀孔的启闭。此种电磁阀的结构特点只适用于控制孔径在3mm以下的阀孔。
