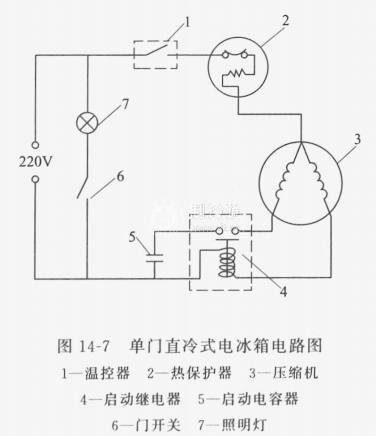

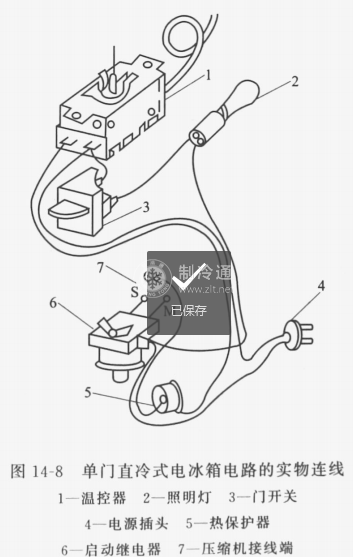

典型单门直冷式电冰箱的控制电路如图14-7所示，由压缩机电机、启动继电器、过载保护器、温控器、箱内照明灯、门开关等器件组成。电冰箱运行时，由温控器根据设定的温度自动控制压缩机的开停;照明灯由门开关控制，开门灯亮，关门灯熄;如出现压缩机电机运行电流过大、压缩机温度过高等异常情况，过载保护器自动断开电路，待温度下降后再接通。图14-8为相关的元件实物连接情况。

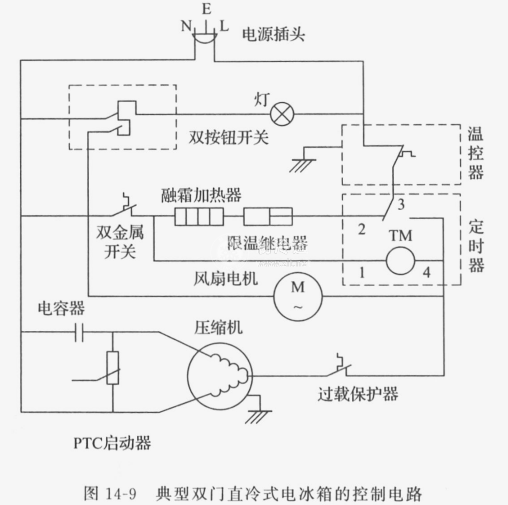

典型双门直冷式电冰箱的控制电路如图14-9所示，由压缩机电机、启动继电器、过载保护器、温控器、温度补偿电加热器、节电开关、箱内照明灯、门开关等器件组成。
温控器装在冷藏室内，根据冷藏室温度控制压缩机开停。由于冬季环境温度较低，冷藏室冷负荷较小;且有可能环境温度比冷藏室的温度还低，冷藏室无冷负荷;此时冷冻室冷负荷仍较大，但压缩机开机时间很短或长时间处于停机状态，冷冻室温度将无法保证。为了避免这种情况发生，在冷藏室中靠近溢控器感温管处加设了一个温度补偿电加热器，用一个名为“节电开关”的开关控制，当环境温度低于10℃时，将节电开关置于通的位置，温度补偿电加热器通电，加热温控器感溢管，温控器提前接通，使压缩机运转。
在夏天，使用温度补偿电加热器将增加额外的耗电量，将节电开关置于关的位置。使用了温度补偿电加热器和节电开关后，双门直冷式电冰箱既能在冬天保证冷冻室-18℃的温度，又可在夏天不多消耗电能。
