XHM1辅助通信单元的主要功能是完成网络通信协议的转换，将CAN信号转换为RS232或RS485信号，也能将RS232或RS485信号转换为CAN信号;可作为通信网络的备份指挥中枢，完成其下级网络间信息的交换和下级网络信息向上级网络的转发。
主要技术数据
A.电源:DC5V,1A(50VA),50-60Hz;
B.控制网络:CAN信号1路，RS485信号1路，RS232信号1路。
C.状态指示:设LED指示灯，可直观指示电源(HR)、通信(HG)和备份状态(HG)。
D.运行环境:0℃~50℃-,45%~85%RH(无结露):
E.外形尺寸:184(H) x 104(W) x29(D)mm;
F.安装方式:水平挂墙安装。
安装要求
XHMI型辅助通信单元不宜在以下地方安装:
A.环境温度低于0℃或高于50℃的地方;
B.环境温度变化快及能引起冷凝的地方;
C.环境湿度低于45%或高于85%RH的地方;
D.暴露于大量尘土，油污、铁屑等地方;
E.暴露于阳光直射下的地方;
F.容易受到振动和冲击的地方;
G.有腐蚀或易燃气体的地方;
H.直接接触化学物质、石油或水雾的地方。
I.在XHM1部件周围200mm以内，不要安装任何高压设备和热元件，例如变压器、加热器或大容量电阻。

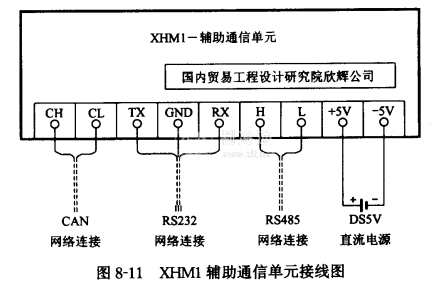

接线图 如图8-11所示。
