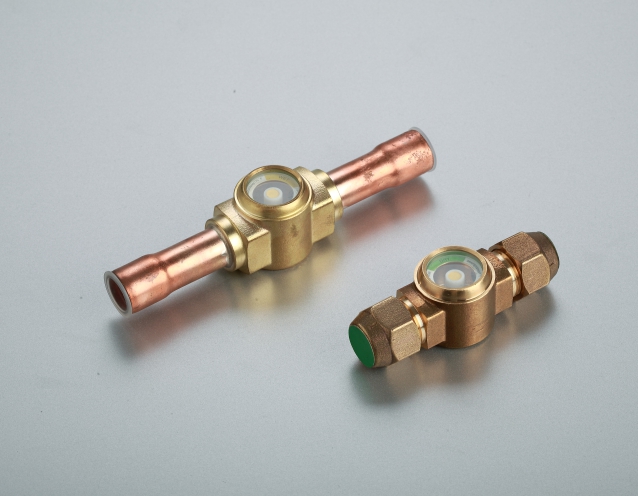

视液镜安装在冷凝器(或储液器)与节流元件之间,用以检查制冷剂的流动状态,其外形如图2-22所示。在正常情况下,视镜通过的是过冷液体,当视镜中看到有气泡混在液体中流动时,则系统内的制冷剂不足,需要补充制冷剂。或者是配管细长,流动阻力大,液管内有闪发蒸气,发生这种情况应及时改善或纠正。
当制冷系统在运行中充注制冷剂时,视镜开始有较多气泡流过,之后,气泡逐渐减少,最后气泡消失,通过的全是液体。这时制冷系统循环的制冷量为最佳充入量。对装有储液器的制冷系统,在充制冷剂时,当看到视镜流动的全是液体后,还可适量增加充量。度计用以观察和判断氟里昂制冷剂中的含水量情况。
它与视液镜合为一体,有的视液镜底部装有湿度显示板,根据系统中制冷剂的含水率而改变显示板的颜色,成为测量含湿量的湿度计。湿度计可以根据显示的颜色,判断制冷剂中的水分是否处在安全允许值内,如果显示含水量增加到危险的程度就需要更换干燥器,以减少含水量。
