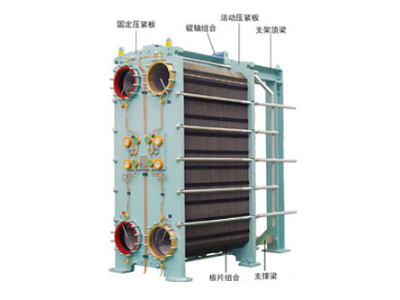

APT板式换热器是由于上部支架顶梁和下部支承梁之间的夹有薄而带有波纹的多个传热板片组构成。这块传热板片组形成两种介质通过的流道，传热板片的波形使得流体形成湍流，并且将两种流体之间的产生的压力差对板片起观察家支撑作用。传热板片组在固定压紧板和移动压紧板之间并用夹紧螺栓和螺母紧固。
传热板上带有密封垫圈，密封垫圈形成流道，起到防止液体外泄的密封作用。传热板的数量和大小取决于介质的流量和流体的物理特性，压力降及进出口的温度条件。压紧板主要防止回流体压差可能会引起的板片变形。
在组装传热板片（带有密封垫圈的板片）时，带有密封垫圈的板面朝向固定压紧板，并每张板片进行180度的旋转以形成流道。
