一、主要功能及技术指标
主要功能：
本控制器为单制热控制器，具有温度显示、温度控制、温控探头异常告警等功能。
主要技术指标：
1.温度显示范围： -50～125°C（显示单位在-9.9～99.9°C之间为 0.1°C，其它温度范围为1°C)
2.温度设定范围： -45～120°C（设置步长在-9.9～99.9°C之间为 0.1°C，其它温度范围为1°C)
3.电源电压 ： AC 220V±10%或380V±10% 50Hz （参见产品后贴）
4.使用环境 ： 温度-10℃～45℃，湿度≤85%，无凝露。
5.输出触点容量： 2A/380VAC(纯阻性负载)
6.温度传感器 ： NTC R25=5kΩ,B(25/50)=3470K
7.执行标准 ： Q/320585 XYK 01-2004 (NA211-H)
二、操作指南：

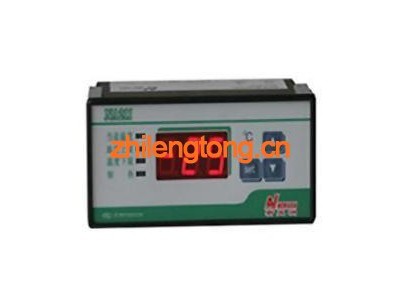

1、面板上的指示灯含义是什么？
面板上的指示灯功能含义如下表：
|
指示灯 |
亮 |
闪烁 |
|
当前温度 |
显示当前温度 |
- |
|
温度上限 |
设置上限温度(未修改) |
设置上限温度(已修改) |
|
温度下限 |
设置下限温度(未修改) |
设置下限温度(已修改) |
|
制 热 |
正在制热 |
- |
数码管在正常时显示温度，如果显示“EE”表示温度传感器短路，“-EE”表示温度传感器断线。
3、怎样设置温度上限和下限？
长按“Set”键2秒，进入温度设置状态，这时“温度上限”灯亮，数码显示器上显示上限温度，用上或下键改变设定值（“5”键增0.1°C，“6”键减0.1°C，按住不放超过0.5秒则快速增减），再按一次“Set”键可按同样方法设置下限温度，完成后再按“Set”键退出设置状态。
注意：1、在温度设置状态，如果连续30秒没有按键，则自动退出设置状态。2、必须退出设置状态才能确保将设定值保存起来。如果在没退出之前断电，则所设定的值可能并没有保存。
三、高级操作：
本控制器可以对一些内部参数进行调整，以适应不同的需要。这些参数是为专业技术人员提供的，普通用户不必了解。也请非专业人员不要随便改变控制器的内部参数，以免造成控制器工作异常。内部参数设置方法如下：
使用一组密码进入参数设置状态，密码为“上下上下上上下”，按照这个顺序在显示当前温度状态连续按“5”“6”两个键，要在三秒钟之内完成，如果密码输入正确，会进入参数设置状态，这时数码显示器上显示“Fxx”，其中xx是两位数字，表示参数代码。
用“5”或“6”键可选择参数代码，选择一个参数后按“Set”键则显示该参数的值，这时再用“5”或“6”键即可对参数进行设置，设置完成后再按“Set”键，回到显示参数代码状态。（注意：参数改变后要按“Set”键回到“Fxx”状态时才会被保存）
内部参数代码如下表所示：
|
类别 |
代码 |
参数名称 |
设定范围 |
出厂设定 |
单位 |
备注 |
|
温控类 |
F19 |
温度修正 |
0 |
0 |
°C |
校正探头误差 |
|
测试类 |
F99 |
自检 |
此功能会依次吸合所有继电器，严禁在线使用 |
|||
|
|
F00 |
退出设置 |
|
四、基本工作原理：
温度控制
温度控制根据“上限温度”和“下限温度”两个参数进行，假设“上限温度”为20°C，“下限温度”为18°C，则当温控探头上感知到的温度低于18°C时启动制热，一直到温度高于20°C时停止制热，将温度控制在18°C --20°C之间。
五、注意事项：
1、控制器接地端请同电控箱接地端可靠连接，保证接地良好。
2、请使用本公司随机配置的温度传感器。
NA630使用说明
P 主要功能及技术指标
主要功能：
F 制冷控制：温度显示、温度控制、压缩机开机延时保护、温控探头异常告警、温控探头故障时可以按设定的开停比定期运行。
F 风机控制：风机延时启动（温度和时间双重控制）、风机延时关闭。可设置成“受控模式”和“自由模式”两种运行模式。可设置在化霜状态是否开风机。
F 化霜控制：电热或热泵两种化霜模式，定时或按压缩机累计运转时间启动化霜、化霜结束条件为温度和时间双重控制、化霜滴水、手动化霜、化霜探头异常告警
F 外部告警：有一路外部告警，可设置成常开、常开锁定、常闭、常闭锁定、或禁用。
主要技术指标：
O 温度显示范围： -50～
O 温度设定范围： -45～145°C（设置步长在-9.9～99.9°C之间为 0.1°C，其它温度范围为1°C)
O 电源电压 ： 220V±10%或380V±10%， 参见产品后贴
O 使用环境 ： 温度-10℃～45℃，湿度≤85%，无凝露。
O 输出触点容量：
O 温度传感器 ： NTC R25=5kΩ,B(25/50)=3470K
O 执行标准 ： Q/320585 XYK 01-2004 (NA630-CTDF)
