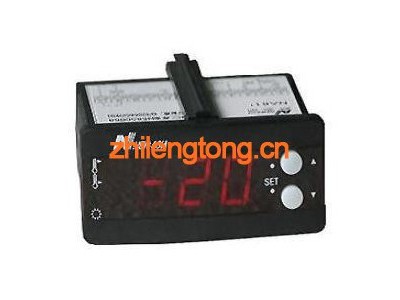

一、主要功能及技术指标
主要功能：
本控制器为单制冷温度控制器，具有压缩机开机延时保护、温控探头故障告警功能。有一路外部告警，可设置成常开、常开锁定、常闭、常闭锁定、或禁用。
主要技术指标：
1. 温度显示范围： -50～125°C（显示单位在-9.9～99.9°C之间为 0.1°C，其它温度范围为1°C)
2. 温度设定范围： -45～120°C（设置步长在-9.9～99.9°C之间为 0.1°C，其它温度范围为1°C)
3.电源电压 ： 9～12V AC （用随机配置的变压器，初级电压220V±10%或380V±10%）
4.使用环境 ： 温度-10℃～45℃，湿度≤85%，无凝露。
6. 温度传感器 ： NTC R25=5kΩ,B(25/50)=3470K
7. 执行标准 ： Q/320585 XYK 01-2004 (NA810-CTA)
二、操作指南
1、面板上的指示灯含义是什么？
面板上的指示灯从上到下排列的功能含义如下表：
|
指示灯 |
亮 |
闪烁 |
|
温度上限 |
设置上限温度 |
- |
|
温度下限 |
设置下限温度 |
|
|
空 |
- |
- |
|
制 冷 |
正在制冷 |
压缩机开机延时保护状态 |
数码管在正常时显示温度，有故障时交替显示温度和故障代码。显示代码如下表：
|
代码 |
含义 |
说明 |
|
EE |
温度传感器短路 |
|
|
-EE |
温度传感器断线 |
|
|
A11 |
外部告警 |
来自外部告警信号的告警，请参见内部参数代码“F50” |
同时按上下两个键，进入温度上限设置状态，这时数码显示器上显示的温度即为上限温度，然后用上或下键改变设定值（“5”键增0.1°C，“6”键减0.1°C，按住不放超过0.5秒则快速增减）。温度上限设置完成后再同时按上下键可按同样方法设置温度下限。注意控制器会保证“上限>下限”这一规则。
注意：1、在设置状态，如果连续5秒没有按键，则自动退出设置状态。2、必须退出设置状态才能确保将设定值保存起来。如果在没退出之前断电，则所设定的值可能并没有保存。
三、高级操作
本控制器可以对一些内部参数进行调整，以适应不同的需要。这些参数是为专业技术人员提供的，普通用户不必了解。也请非专业人员不要随便改变控制器的内部参数，以免造成控制器工作异常。使用一组密码进入参数设置状态，密码为“上下上下上上下”，按照这个顺序在显示当前温度状态连续按“5”“6”两个键，两次按键间隔不超过1秒，如果密码输入正确，会进入参数设置状态，这时数码显示器上显示“Fxx”，其中xx是两位数字，表示参数代码。用“5”或“6”键可选择参数代码，选择一个代码后同时按上下键则显示该代码对应的参数值，这时再用“5”或“6”键即可对参数值进行设置（按住“5”或“6”键不放可连发），设置完成后再同时按上下键，回到显示参数代码状态。（注意：参数改变后要同时按上下键回到“Fxx”状态时才会被保存）
内部参数代码如下表所示：
|
类别 |
代码 |
参数名称 |
设定范围 |
出厂设定 |
单位 |
备注 |
|
温控类 |
F19 |
温控探头修正 |
0.1 |
0 |
°C |
校正温控探头误差 |
|
压机类 |
F21 |
压缩机停机保护时间 |
0 – 10 |
3 |
分钟 |
|
|
告警类 |
F50 |
外部告警模式* |
0 - 4 |
0 |
- |
0 ： 不使用外部告警 |
|
1 ： 常开，不锁定 |
||||||
|
2 ： 常开，锁定 |
||||||
|
3 ： 常闭，不锁定 |
||||||
|
4 ： 常闭，锁定 |
||||||
|
测试类 |
F98 |
测试外部告警输入信号 |
出厂测试用，显示输入信号状态，0表示断，1表示通 |
|||
|
F99 |
自检 |
此功能会依次吸合所有继电器，严禁在线使用 |
||||
|
|
F00 |
退出设置 |
|
*注：“外部告警模式”： “常开”表示在正常状态下外部警信号为开路状态，闭合产生告警；“常闭”则反之。“锁定”是指当外部告警信号恢复正常后，控制器仍保持在告警状态，需要人工按键恢复。
四、基本工作原理
1、温度控制
温度控制根据“上限温度”和“下限温度”两个参数进行，假设“上限温度”为20°C，“下限温度”为18°C，则当温控探头上感知到的温度高于20°C时启动制冷，一直到温度低于18°C时停止制冷，将温度控制在18°C --20°C之间。
2、压缩机开机延时保护
控制器内有一个“压缩机停机计时器”，当压缩机停机时开始计时，下一次启动压缩机前首先检查这个计时器，如果已满三分钟则立即启动压缩机，如果不满三分钟则等满三分钟再启动。这样可以保证停机后再启动间隔大于三分钟，防止频繁启动损坏压缩机。
另外控制器刚通电的三分钟之内也不会启动压缩机，这样在突然停电再来电的情况下也能保护压缩机。（*注：压缩机开机延时保护时间是可调的，以上假定设置成三分钟）
3、外部告警
控制器有一路开关量告警信号（2、3脚），可通过参数F50设置为禁用、常开或常闭。“常开”表示在正常状态下外部警信号为开路状态，闭合产生告警；“常闭”则反之。发生外部告警时，控制器切断制冷输出，不再进行制冷，并且显示告警代码“A11”。 另外当告警信号恢复正常后，控制器可能仍锁定在告警状态（和F50的设置有关），按任意键即可恢复。
五、注意事项：
1、温控探头请放置在冷风机回风处。
2、请使用本公司随机配置的变压器和温度传感器。
NA815单制冷智能温控器：
一、面板介绍：
|
指示灯 |
灭 |
亮 |
闪烁 |
|
温度上限 |
- |
正在温度上限设置状态（未修改） |
正在温度上限设置状态（修改） |
|
温度下限 |
- |
正在温度下限设置状态（未修改） |
正在温度下限设置状态（修改） |
|
空 |
- |
- |
- |
|
制冷 |
- |
正在制冷 |
开机保护（准备制冷，三分钟之内会自动进入制冷状态） |
温度显示范围：-50～125l°C ，单位：-9.9～99.9°C 范围内为0.1°C，其它温度范围为1°C
测温精度：-10～50°C 1±范围内为°C2±，其它温度范围为°C
温度设定范围：-45 ～ 120°C 可调
温度传感器： NTC R25=5kΩ,B(25/50)=3470Kl
电源电压：9～12V ACl （用随机配置的变压器，初级电压220V±10%或380V±10%）
输出触点容量：3A/250V
主要功能：温度显示、温度控制、压缩机开机延时保护（保护时间可调）、温度修正
三、基本操作
怎样设置温度上限和温度下限？
同时按上下两个键，进入温度上限设置状态，这时数码显示器上显示的温度即为上限温度，然后用上或下键改变设定值（“▲”键增0.5°C，“▼”键减0.5°C，按住不放超过0.5 秒则快速增减）。温度上限设置完成后再同时按上下键进入温度下限设置状态，然后用上或下键改变温度下限设定值，温度下限设置完成后再同时按上下键退出设置状态。
注意：1、在设置状态，如果连续5 秒没有按键，则自动退出设置状态。
2、温度上下限设置好后，必须退出设置状态才能将设定值保存起来。如果在没退出之前断电，则所设定的值不会被保存。
四、高级操作
通过一组密码进入高级参数设置状态，密码为“上下上下上上下”，在显示当前温度状态下，按照这个顺序连续按上下两个键，要在三秒钟之内完成，如果密码输入正确，会进入参数设置状态，这时数码显示器上显示“Fxx”，其中xx 是两位数字，表示参数代码。
用上或下键可选择参数代码，同时按上下键则显示该参数的值，这时再用上或下键即可对参数进行设置，设置完成后再同时按上下键，回到显示参数代码状态。（注意：参数改变后要同时按上下键回到“Fxx”状态时才会被保存）
参数代码表：
|
代码 |
参数名称 |
设定范围 |
出厂设定 |
说明 |
|
F19 |
温度修正 |
0 |
0°C |
用于校正探头误差 |
|
F21 |
压缩机停机保护时间 |
0 -- 10 |
3 分钟 |
|
|
F99 |
自检 |
*注：此功能会吸合继电器，严禁在线使用 |
||
|
F00 |
退出设置 |
- |
|
- |
温度控制
温度控制根据“温度上限”和“温度下限”两个参数进行，假设“温度上限”为22°C，“温度下限”为20°C，则当温控探头上感知到的温度高于22°C 时启动制冷，一直到温度低于20°C 时停止制冷，将温度控制在20°C --22°C 之间。
压缩机开机延时保护$
控制器内有一个“压缩机停机计时器”，当压缩机停机时开始计时，下一次启动前首先检查这个计时器，如果已满三分钟则立即
启动压缩机，如果不满三分钟则等满三分钟再启动；另外控制器刚通电的三分钟之内也不会启动压缩机。（以上说明是假设“压缩
机停机保护时间”为三分钟，这个时间是可以设置的，如果不需要延时，可设为0）
六、注意事项
1、温度传感器探头请放置在冷风机回风处，并固定。
2、请使用本公司随机配置的温度传感器。
