1.立式冷凝器
应布置在离机房出入口较近的室外。一般应利用其底部的下水池壁作基础。冷凝器的水池壁与机房等建筑物墙面间距不应小于3m，以防水滴长期溅浸损坏墙面。其安装高度，必须使液体能借助重力通畅地流入贮液器内，见图5-3-6。水池一般是用钢筋混凝土做成。为了便于观察冷却水的分布情况，水池应做成敞开式或在池壁上开设观察孔。其支座可用槽钢或直接安装在池壁上。为了便于检修，调整分水器以及清除污垢等，冷凝器上部应设带有扶梯的操作平台。具体做法详见《冷库工艺制作安装通用图》。当冷凝器和贮液器不止一台时，还应注意液体分布均匀。
2.蒸发式冷凝器
一般布置在机房顶上，由于制冷剂流过其盘管的压力损失较大（约达0.02MPa)，所以管道连接应采取措施，并最好不要与其他形式的冷凝器并联使用。其具体布置方法如下：
（1) 两台蒸发式冷凝器并联时，每台冷凝器的出液口至排液水平集管之间的垂直高度H内所形成的静液柱，应不小于蒸发式冷凝器在冷凝效率最高，即氨流量最大时的压力损失值（此值应由制造厂提供）。当缺乏数据时，H值建议不小于1.2~1.5m。当采用通过式贮液器时在排液立管与水平集管相接处应设U型液封，如图5-3-7所示。
（2）蒸发式冷凝器与壳管式冷凝器并联时，由于后者的压力损失接近于零，为了不影响蒸发式冷凝器的排液，其排液口应高于立式或卧式冷凝器的排液口至少1.5m，如图5-3-8所示。
3.淋水式冷凝器
淋水式冷凝器多布置在室外较宽广的地方，也可布置在机房的屋顶上。它的方位应使其排管平面垂直于该地区夏季的主导风向。在风速较大的地区，冷凝器的四周应设百页挡水板。
4.卧式冷凝器

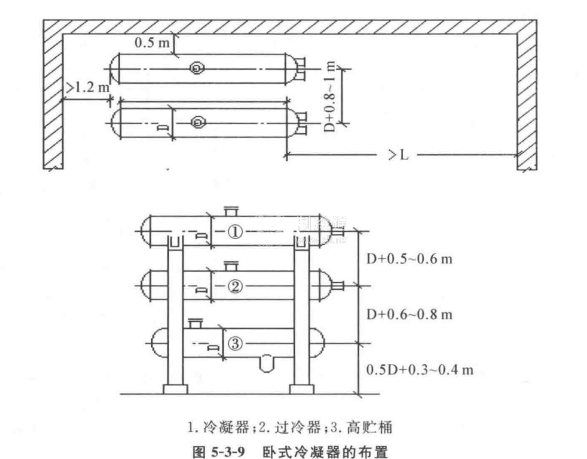

卧式冷凝器通常与贮液器组装在一起，并安装在贮液器之上。它们可布置在室外，也可布置在设备间内。当布置在室内时，在冷凝器的一端应留有清洗和更换管子的距离，或正对门或窗口，在冷凝器两端的上空应有起吊端盖的设施。为了保证出液通畅，冷凝器出液管上的截止阀应至少低于出液口300mm，当布置两台以上的冷凝器时，其底部要设带有截止阀的连通管，并应留出0.8~1.0m宽的操作走道，其平面和立面的具体尺寸见图5-3-9。
