面砖脱落有三种形式：一是面砖自身脱落，说明瓷砖胶无法满足粘结面砖的要求：二是面砖与瓷砖胶一同脱落，说明瓷砖胶无法满足与抗裂砂浆的粘结要求；三是面砖勾缝剂被挤压开裂，说明勾缝剂无法消纳面砖饰面的变形。
外墙外保温系统粘贴面砖与重质墙体基层不同，外保温系统由于内置密度小、强度低的保温材料，其形成的复合墙体往往呈现软质基底的特性，这种柔性基底一刚性面层结构所造成的体系的变化更大，面砖与抗裂防护层、外饰面层之间产生更大的温湿剪切应力，影响面砖与抗裂防护层、外饰面层之间的附着安全性。

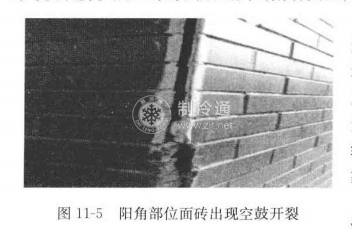

常见面砖掉落通常是成片发生，且多在墙边缘和顶层建筑女儿墙沿屋面板的底部，以及墙面中间大面积空鼓部位，主要受温度影响而发生胀缩时，产生累加变形应力将边缘（阳角）面层的面砖挤掉或中间部分挤成空鼓、裂缝，某楼面砖饰面在阳角部位出现空鼓开裂现象，如图11-5所示。
特别当面砖粘接砂浆为刚性不能有效释放温度应力时，发生更普遍。主要是因为高水蒸气阻力形成的瓷砖背面的冷凝水即冻融循环造成。
（1）材料的物理力学性能的差异，而复合夹芯墙体是温度变形应力。
（2）严寒和寒冷地区复合夹芯保温墙体面层开裂、脱落除受温度应力影响外，墙体内部冷凝水冻胀也会引起面层裂纹、脱落。
（3）面砖不适用于：
1）采用透气性不好的釉面砖；
2）使用了不带槽的平板面砖不易粘贴牢固而脱落；
3）使用了吸水率大的面砖，吸水后易遭受冻融破坏引起开裂、空鼓、脱落。
（4）外墙装饰采用陶瓷面砖时，面砖背面无法填实，防水效果较差；保温层（浆体）未完全固化、未达到终凝正常强度时，过早进行面砖施工。
（5）在标准型耐碱玻纤网格布作为增强材料的抗裂防护层上粘贴面砖，由于玻纤网孔小，与砂浆握裹不好，玻纤网会形成隔离层，引起面砖饰面层开裂、脱落。
（6）使用了水泥砂浆或聚灰比达不到要求的聚合物砂浆粘贴面砖，砂浆柔韧性小满足不了柔性渐变释放应力的原则，面砖饰面层则易开裂、空鼓、脱落。
使用了水泥砂浆或聚灰比达不到要求的聚合物砂浆进行面砖勾缝，砂浆柔韧性小无法释放面砖及砂浆本身由于温湿变化产生的变形应力，勾缝砂浆处也可能开裂，从而造成环境水或雨雪水渗漏，使面砖饰面层开裂、脱落：面砖勾缝及粘贴面砖所用的聚合物砂浆柔性不匹配，面砖粘结砂浆质量低劣；面砖的勾缝外出现开裂，雨水通过该处渗入保温系统。
（7）冬天室内水分、水汽随同热一起从外墙的内表面通过墙体向室外迁移，由于粘贴饰面砖的砂浆和饰面砖的蒸汽渗透阻很大，湿迁移至饰面砖附近受阻，水、汽在负温区冻结，体积膨胀。并经数次冻融循环作用，造成饰面砖、保护层脱落。外墙外保温围护墙体内部冷凝冻胀致使面砖脱落。
（8）设计施工未设面层抗裂变形缝，当面砖与保温层受温度影响时，在同样温度环境条件下，其变形及温度应力相差较大而造成面砖脱落。
（9）根据不同季节，墙体内外由于温差的变化，饰面砖会受到三维方向温变应力影响，在饰面层会产生局部应力集中，如在纵横体交接处；墙或屋面与墙体连接外：大面积墙中部等位置应力集中，饰面层开裂引起面砖脱落，也有相邻面砖局部挤压变形引起面砖脱落。
（10）面砖浆抹灰层变形空鼓，造成大面积面砖脱落。
（11）组合荷载作用、地基不均匀沉降的外力作用，引起结构墙体变形、错位造成墙体严重开裂、面砖脱落，还可能由风压、地震应力等引起的机械破坏等。
（12）浆体保温层粘贴面砖时，钢丝网和主体墙连接不当形成无效连接，引起面砖脱落。
（13）采用空心或轻质砌块的墙体，外墙外保温为面砖饰面时，锚固钢网选择射钉类锚固技术易产生无效连接，形成隐患。已粉化或碳化的既有建筑实施节能改造时，选择面砖饰面的外墙外保温技术更易发生质量和安全事故」

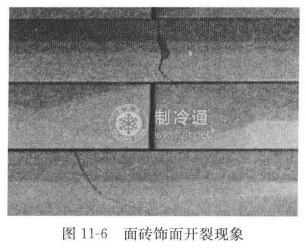

（14）外力（如地基）沉降不均匀造成墙体开裂、错位变形，不可抗拒导致面砖开裂。如在阳台与主体结构结合处，在整块面砖中间从阳台上部到下部都出现纵向开裂，而在面砖接缝间均未出现面砖开裂，如图11-6所示。
