1. 干粉砂浆拌制
干粉砂浆（或称干拌砂浆、干混砂浆）包括P℉保温板聚合物粘结砂浆、聚合物抹面砂浆（胶浆），面砖粘结砂浆、填缝剂等。
干粉砂浆拌料时，按说明书规定水、灰比，确定用水量，严禁另外混入水泥、砂、外加剂等其他材料。
通过电动搅拌器搅拌，使液体转动带动粉料拌和，有利于浆料混合更加均匀，提高工作效率并能防止粉料飞散。每次配制量不得过多，视不同环境温度条件控制在2h内或按产品说明书中规定的时间内用完。
干粉砂浆宜使用单组分砂浆，干粉砂浆包括粘结砂浆、抗裂砂浆（抹面胶浆）等，是在生产厂出厂时的袋装干粉料，在现场使用时只加适量水拌和即成，施工不得添加除水以外的其他材料。
（1）单组分砂浆配制：先将水（洁净水）倒入搅拌机（容器）内，再倒入单组分砂浆料，使用低速电动搅拌器，使物料搅拌达到均匀一致为止，即无干粉颗粒的膏糊状，静置3~5min后，再次搅拌均匀后达到工程所需的粘稠度即可使用。
（2）慎用双组分砂浆，当使用双组分砂浆时，树脂乳液开封后，应在掺加粉料前，用专用电动搅拌器将其充分搅拌至均匀，然后加入一定比例的粉料继续搅拌至充分均匀，达到工程所需的粘稠度。

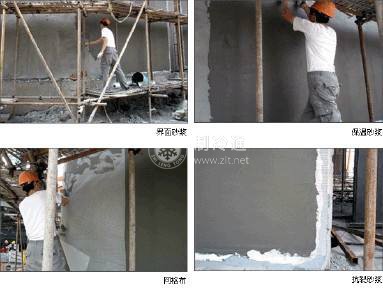

2.抹面（抗裂砂浆）层厚度控制
抹面（抗裂砂浆）层包括薄抹面层和厚抹面层。抹面层主要起防裂、防水、抗冲击和防火等保护作用，同时应具有较小的水蒸气渗透阻。
抹面层厚度过薄不能达到应有作用，但抹面层过厚会有以下不足：
（1）抹面层过厚会因横向拉应力超过玻纤网抗拉强度而导致抹面层开裂；
（2）抹面层过厚会使水蒸气渗透阻超过设计要求：
（3）抹面层过厚会增加裂缝可能性；
（4）抹面层过厚会使重量超过抗震荷载限值：
（5）抹面层厚度要求：
1）涂装饰面首层应采用双层玻纤网，抹面胶浆（抗裂砂浆）复合玻纤网层的厚度应在5~7m；首层以上高度的墙体采用单层玻纤网，抹面胶浆（抗裂砂浆）复合玻纤网层的厚度应在3mm；玻纤网间搭接区抹面层的厚度宜为0.5mm。
2）面砖饰面复合双层加强型玻纤网（或单层热镀锌钢丝网）的抹面层厚度宜为57mm。
