(2)排气温度高的原因及处理2006年5月，3台压缩机经一年多的运行， 接连出现二、三级排气温度超标现象。经拆解后发现，各级冷却器均有不同程度的 结垢现象；同时，冷却器的进、排水口的门形橡胶密封垫断裂破坏，致使部分冷却 水走短路，影响冷却效果。于是，对各级冷却器进行化学清洗；并在冷却器进、排 水口的门形橡胶密封垫周围焊接不锈钢扁钢作为护板，如图11-3。所示，以防止门 形橡胶密封垫跑偏；并对循环冷却水系统添加缓蚀阻垢剂和杀菌灭藻剂。但是， 2007年2月和5月，1#和3#压缩机又连续两次出现各级排气温度高。冷却器经拆 解后，发现积垢严重，且冷却器进水口门形橡胶密封垫跑偏。

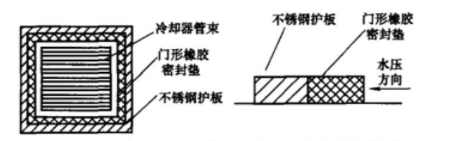

图11-30冷却器进、排水口门形垫及护板安装简图
原因分析：
① 在3#空气压缩站系统设计中，循环冷却水系统选用离子高压静电水处理器 代替传统的化学药剂处理循环水的方法。3台离心压缩机自2005年3月18日投产 至2006年5月出现冷却器结垢共计一年多时间，单机运行时间大约5个月，说明 离子高压静电水处理器具有一定作用，但没有达到预期效果，同时也不能排除因冷 却器进、排水口门形橡胶密封垫先出现跑偏而进一步加剧冷却器结垢速度的可能。
② 2007年2月和5月，1#和3#压缩机冷却器积垢，冷却器进水口门形橡胶密 封垫跑偏。在对冷却器进行化学清洗时，选用的药剂具有较强的腐蚀性，对冷却器 管束影响严重，只能短时间浸泡除垢，中间部位的管束积垢得不到清洗，致使冷却 器换热面积减小、在短时间内又重新积垢，形成恶性循环；同时因积垢堵塞，冷却 器进、排水口压差加大，使冷却器进水口的门形橡胶密封垫被冲掉而跑偏。冷却器 的结构为水走管外、气走管内，管间隙较小，积垢不易清理干净，但易结垢和被污 物堵塞。
解决方法及措施：
①对压缩机各级冷却器进行彻底的清洗。清洗时，选用对冷却器铜管束腐蚀 性较小的化学清洗液、采取化学清洗和水冲洗接替进行，达到彻底清净的目的。
急针对冷却器进排水口门形橡胶密封垫的设计缺陷，增加不锈钢护板，以减 少门糖橡胶密封垫跑偏的可能性，如图11-30所示。
③ 加强循环冷却水系统的改进与管理。循环冷却水系统的离子高压静电水处 理器不能完全达到阻垢和杀菌灭藻的作用，对水循环系统进行加药处理，应定时投 加药液并进行水质化验；水系统的旁滤器和供水全自动过滤器应加强维护，保证可 靠运行。冷却塔的冷却效果极为关键，特别是在夏季，应保证供水温度不超 过 32Y。
(1) 工艺切断阀的选择改进 单机外供气的两个DN400切断阀和站区双母管 4个DN600工艺切断阀均采用的是金属硬密封蝶阀，目的是为了能保证单机可以停 机检修、每台压缩机可根据需要向两根母管单独供气。但自投产后，发现单机的两 个DN400金属硬密封蝶阀和两根母管的4个DN600金属硬密封蝶阀均不能可靠切 断气源，漏气严重；停运的压缩机不能安排检修，同时对生产安全构成威胁。经检 査后发现，单机外供气的两个DN400切断阀安装方向有误，经调整方向安装后， 仍然漏气。后将3台压缩机的6个DN400金属硬密封蝶阀由单面密封改为双面密 封，效果仍然不理想。不得已在蝶阀后各增加一个单闸板闸阀，但站区双母管4个 DN600金属硬密封蝶阀没有更换及处理，这给2期的第4台压缩机的管道对接造成 极大影响。分析金属硬密封蝶阀关闭不严而漏气的原因：一是施工后没有对管道进 行彻底清理和吹扫，焊渣、锈蚀及其他固体颗粒影响到阀门关闭严密；二是压缩空 气中的冷凝水含有腐蚀性物质，使蝶阀阀板及密封面腐蚀，影响其密封性能，同时 因压缩空气为全无油气体，也影响到阀门的密封性能。

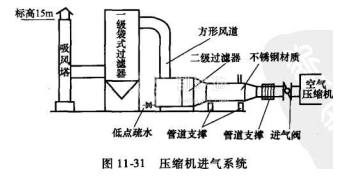

(2) 进气风道的设计改进 根据机组进气量为400N • m3/min的条件，设计吸 气风管直径为DN1000,吸风口标高为15m,顶部设有防雨帽，在吸风口罩上设有 不锈钢丝网，以阻止动物或其他外来物体进入压缩机。一级除尘为低压喷吹脉冲袋 式除尘器，过滤面积480m2 ,流速为1 m/min,滤袋为针剌毡加覆膜涂料。根据一 级低压喷吹脉冲袋式除尘器出口及二级精除尘器人口的形式，设计两除尘器之间的 连接为方形风道及箱体形式；二级进气过滤器后的管道材质选用不锈钢。压缩机入 口法兰尺寸为DN500,进气管直径为DN1000,设计一个DNI000/DN500、长度为 1000mm的锥形管作为连接。使用大半径弯管，以减小压降和进气空气滞留。水平 延伸段安装有一定的斜度，以避免管道内的凝结物进人压缩机，在水平延伸管的低 点安装有排放口。压缩机进气系统如图11-31所示。
该形式的进气管道系统设计运行两年多来，满足了压缩机对进气品质的要求, 但唯一存在的不足是一级除尘器出口与二级精除尘器之间的方形风道及箱体在设计 和施工中只是进行了除锈处理，而没有进行防锈和防腐处理，致使其在长时间运行 后有锈蚀脱落，对二级精过滤器的过滤能力有较大影响。在设备维修时，对该风道 及箱体进行了除锈及防腐处理，进一步改善了进气品质。
C450MX3型离心空气压缩机作为大型动力设备，向用户提供压缩空气，在国 内使用较少。基于钢铁企业的环境，空气质量一般不高，含有大量粉尘及腐蚀性物 质，对压缩机的运行都有极大影响。所以，要求使用中应着重关注进气品质、循环 冷却水系统、润滑油系统及设备运行管理，为压缩机良好运行提供条件。我公司通 过对该型压缩机使用中存在的问题不断改进，解决了部分影响压缩机安全正常运行 的制约因素，对有些仍然没有解决的问题也有了应对的措施，为2期第4台压缩机 的设计和安装提供了借鉴。
