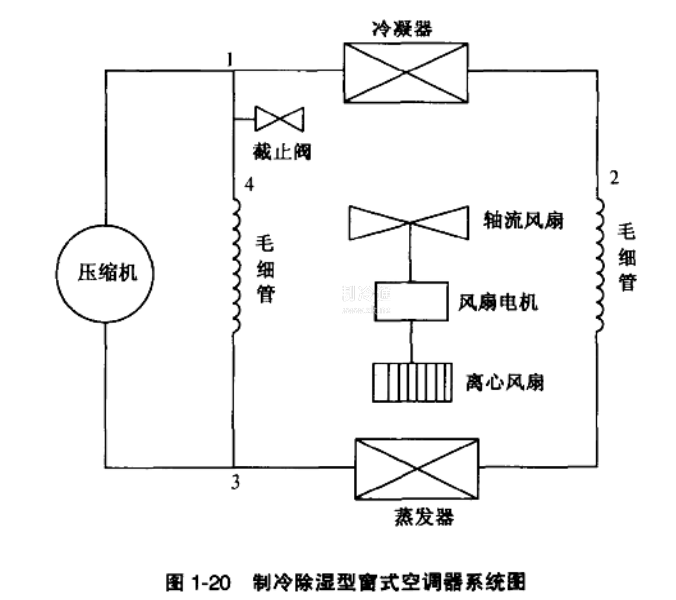

除湿型空调器是由普通单冷空调器经改进而成的，适用于雨季或高湿地区，以减少房间的湿度，主要特点是除湿力强、制冷效能高、体积小。除湿型与普通单冷型空调器相比，总体结构相同，只是多了一条由电磁截止阀控制的毛细管支路，它的制冷除湿系统如图1-20所示。
1. 制冷循环系统
当选择开关在回路运行时，其工作过程与一般单冷式空调器相同，截止阀阀门关闭，空调器按正常制冷循环进行工作。
2空气除湿循环
湿空气通过过滤网后进入蒸发器表面，当温度低于空气露点温度时，空气中的水分就会凝结成水珠，从排水管流出。经蒸发器冷却除湿后的空气再经过冷凝气加热后，由离心式风机送入室内，室内空气经过这样不断循环，空气中的水分也就不断被凝聚，达到除湿的目的。
这种空调器的特点是增设了一个电磁截止阀与毛细管串联的回路，见图1-20中的1-3支路，这条支路实质上是压缩机排气管的一条制冷剂旁通路，从压缩机出来的高压制冷剂气体流经1→2→3和1→4→3两条管路回到压缩机的吸气管。当需要除湿时，旁通支路的电磁截止阀导通，使部分制冷剂经除湿毛细管直接流到压缩机的吸气口，由于流到蒸发器的制冷剂减少了，蒸发压力增高，蒸发温度也相应提高，蒸发器翅片也升高了，设计时只要适当调节除湿毛细管的制冷剂流量与进入蒸发器制冷剂流量的比例，使蒸发器翅片温度低于空气露点温度，即可达到除湿目的。

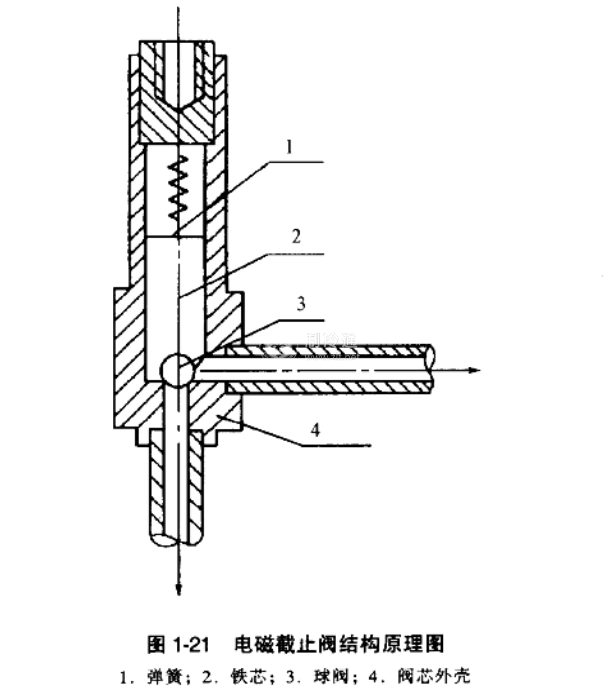

电磁截止阀的原理结构图如图1-21所示。当电源接通处于除湿状态时，电磁截止阀的线圈带电并使铁芯产生磁场，铁芯被吸引上移，带动球阀把阀门打开；当电源切断后，磁场消失，铁芯在自重和推力弹簧的作用下带动球阀下落，阀门关闭。
