滑片压缩机的组成及主要结构尺寸如图8-23所示。
转子旋转时，滑片受离心力作用，其顶部紧贴气缸内壁，气缸内壁、转子外表面及两相邻的滑片构成基元容积。转子旋转一周，基元容积依次进行吸气→压缩→排气→膨胀过程。
滑片压缩机结构简单，制造容易，操作维护保养方便，几乎完全平衡，无振动，要求的设备基础小；其主要缺点是滑片与转子、气缸之间有很大的机械摩擦，产生较大的能量损失，效率较低。因此，滑片压缩机多用于各种中、小型压缩空气装置和小型空调制冷装置。

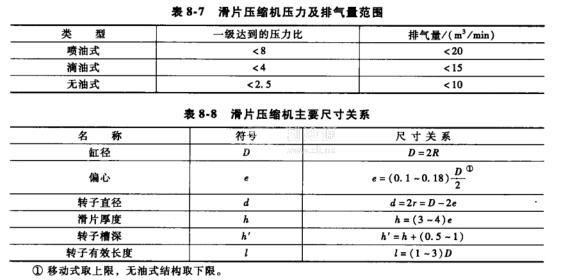

滑片压缩机多为单级或双级，其压力及排气量如表8-7所示。压缩机一般与电动机直接相连，其转速为500～3000r/min。
滑片压缩机的主要尺寸关系如表8-8所示。
