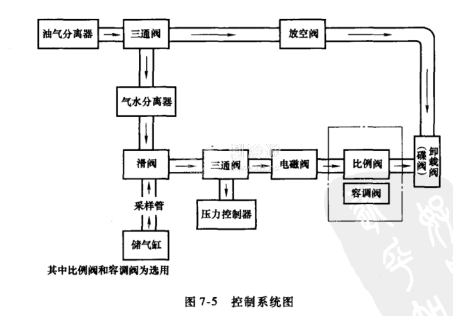

控制系统图如图7-5所示。控制系统包括卸载阀、电磁阀、放空阀、压力控制器、滑阀、比例阀、容调阀等。

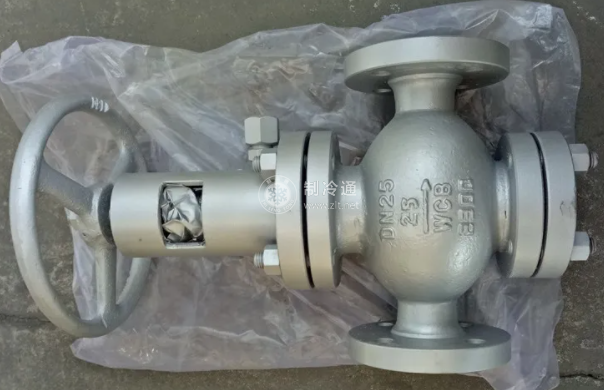

1.卸载阀（碟阀）

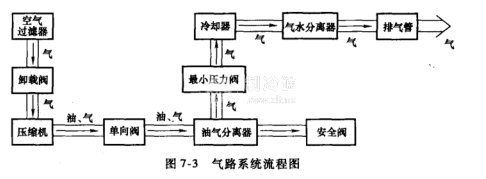

见图7-3。
2.电磁阀
电磁阀为常闭型，当通电时打开，主要是控制卸载阀的开启与关闭。
3.放空阀为常开型
当通电时关闭，主要功能有：
①在压缩机起动及卸载时，迅速排放油气分离器内的压力，使压缩机在空载状况下运行。
②当压缩机负载时，确保卸载阀的正常开启。
4.压力控制器
设定压力上下限值，通过采样管采集气路系统压力信号，并转换成电信号，控制电磁阀、放空阀的通电与断电。
5.比例阀、容调阀（选用）
调节进气量，以控制卸载阀的进气量大小。
6.滑阀
用来阻断采样气体与芯前压力会合，使压力较大的一处压力气体流向压力控制器。
