2.冷却器
·L形空气压缩机的冷却器广泛采用元件式冷却器。

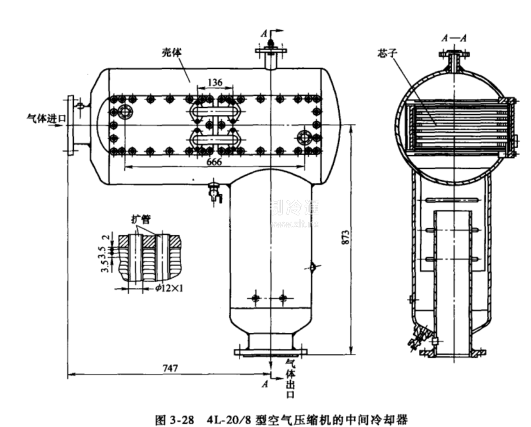

图3-28为4L-20/8型空气压缩机的中间冷却器，其外壳用钢板焊接而成，空气在管间流动。为清洗和拆装方便，做成两个芯子，水平放置于壳体内。芯子元件是将一束钢管插人一组大散热片中。散热片材料为Q235，厚0.5mm。为保证散热片与换热管紧密接触，以减小接合热阻，通常浸锡或浸锌。浸锡或浸锌厚度一般在0.1~0.3mm。图示冷却器的空气通道最窄断面面积为0.0266m²，每只芯子为6程，每程管数12根，管子规格为
12×1mm的10号无缝钢管。垂直部分的圆简为液气分离器，底部有放水阀门。
这种结构的优点是结构紧凑，气流阻力小，换热面积大；缺点是钢制芯子易腐蚀，芯子与壳体端面密封不易封严。
L形空气压缩机的后冷却器的芯子与该机中间冷却器的芯子通用。
3.储气罐

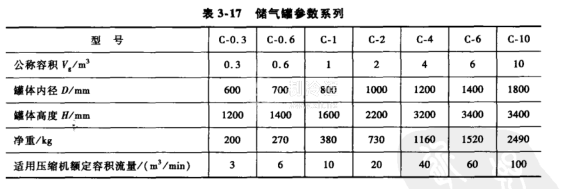

空气压缩机末级之后应配置储气罐。储气罐的作用是稳定空气管道压力，并储备一定量的气体，维持供需气量间的平衡。固定的往复活塞空气压缩机储气罐的工作压力为0.8MPa，其基本参数系列如表3-17所示。

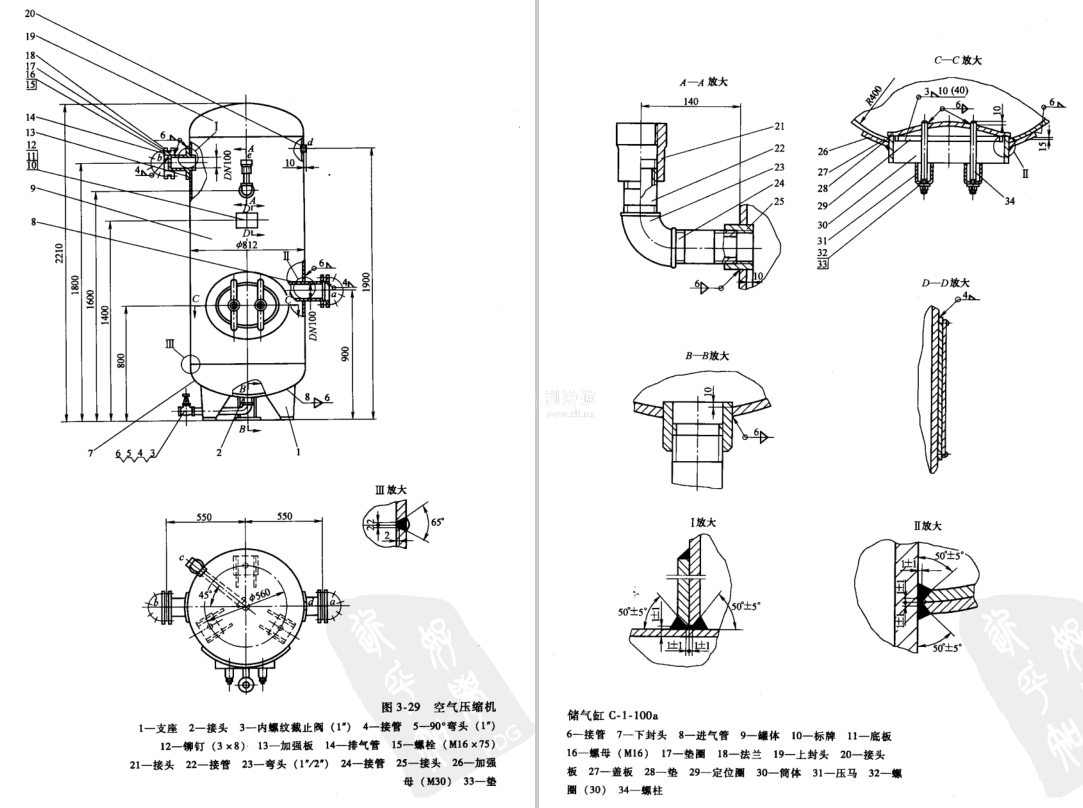

储气罐为立式结构。图3-29为1m³储气罐结构图。
