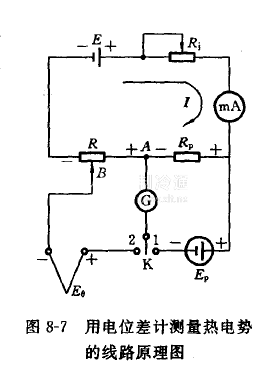

图8-7所示的是用电位差计测量热电势的线路原理图。共分如下三个回路。
(1)工作电流回路它由电池E、可变电阻R、电流表与测量标准电阻R、R,组成,用R;调节电路中的电流I,电流表的指示值达到规定值。
这样电阻R、R。上各点的电压降就为已知。
(2)测量回路由检流计G、热电偶E和可变电阻R组成。调节R使回路
中检流计G的指示值为零,此时标准电阻RAB(A、B之间电阻)上的电压降与热电偶的热电势E达到平衡状态。即Eo=IR AB
(8-2)
这样,由已知I和RAB(标准电阻)就可求得E。
(3)校正工作电流回路由于电位差计测量结果的准确性取决于工作电流回路中的测量标准电阻与电流的推确度及检流计的灵敏度,但工作电流回路中用电流表测量电流是不可能十分精确的。为了确保工作电流值的高精度,而引入校正工作电流回路,它是由标准电阻R。、标准电池E。及与测量回路公用的检流计G组成的。当开关K接人1端时,校准回路接通,调节R,使工作电流I在标准电阻R。上的电压降等于标准电池的电势,即E。=IR。,此时,检流计上的读数为零,工作电流I=E。/R。。因标准电池的E。和标准电阻的R精度都高,由此算出的I也是高精度的。这样热电偶的热电势E为Eo=
EeRAB
(8-3)
使用热电偶测量时应特别注意尽量避免用其他金属作热电偶与测量仪表之间的中间导线。若仪表和测量点之间有墙壁隔开,则应采用与热电偶材料相同的整根金属穿过墙壁与仪表连接。如果不可避免地需要使用与热电偶不同的材料作导线,则两根导线应使用同一种材料,且此段导线和与之相连接的热电偶导线应在相同温度之下,这样导线中才不会有温差电势或电流产生。
