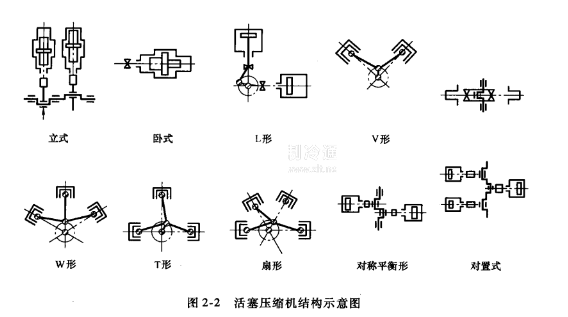

活塞压缩机适用于压力高、流量不大的小型空气分离设备中，其结构形式如图2-2所示。

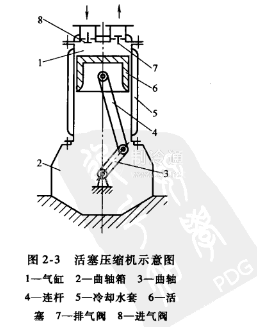

活塞压缩机主要由气缸、活塞、连杆、曲轴、曲轴箱、冷却水套、
进气阀、排气阀等组成，如图2-3所示。
工作过程是：当电动机带动压缩机曲轴做旋转运动时，通过连杆，拖动活塞在气缸内作往复移动。
当活塞向下移动时，缸的体积增大，压力下降。当压力降到小于进气管中的压力时，进气阀被打开，气体进人气缸内，直至活塞移动到下边的末端为止。
当活塞向上移动时，进气阀关闭，容积缩小，气体被压缩，压力升高。
随着活塞向上移动，气体压力越来越高。当压力稍高于排气管压力时，排气阀被顶开，缸内压缩气体不断排出，直至活塞移至上边未端为止。
然后，活塞又向下移动，重复上述动作。这样，压缩机不断地吸入空气，并把它压缩到一定的压力后送出。
