与卧式壳管式冷凝器的结构基本相似。按供液方式可分为壳管式蒸发器和干式氟利昂蒸发器两种。
1. 壳管式蒸发器

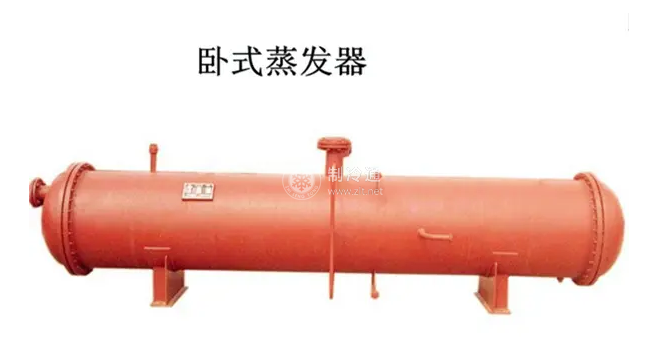

卧式壳管式蒸发器广泛应用于闭式盐水循环系统。其主要特点是：结构紧凑，液体与传热表面接触良好，传热系数高。但是它需要充入大量制冷剂，液柱对蒸发温度将会有一定的影响。且当盐水浓度降低或者盐水泵因故停机时，盐水在管内有被冻结的可能。若制冷剂为氟利昂，则氟利昂内溶液的润滑油很难返回压缩机。此外，清洗时需要停止工作。
2. 干式氟利昂蒸发器
制冷剂在管内流动，而载冷剂在管外流动。久留后的氟利昂液体从一侧端盖的下部进入蒸发器，经过几个流程后从端盖的上部引出，制冷剂在管内随着流动而不断蒸发，所以壁面有一部分为蒸汽所占有，因此，它的传热效果不如满液式。但是它无液柱对蒸发温度的影响，且由于氟利昂流速较高，回油较好。此外，由于管外充人的是大量的载冷剂，从而减缓了冻结的危险。这种蒸发器内制冷剂的充注量只需满液式的1/2或1/3甚至更少，故称为
“干式氟利昂蒸发器”。
