三重热交换捕集器及其制冷系统的流程

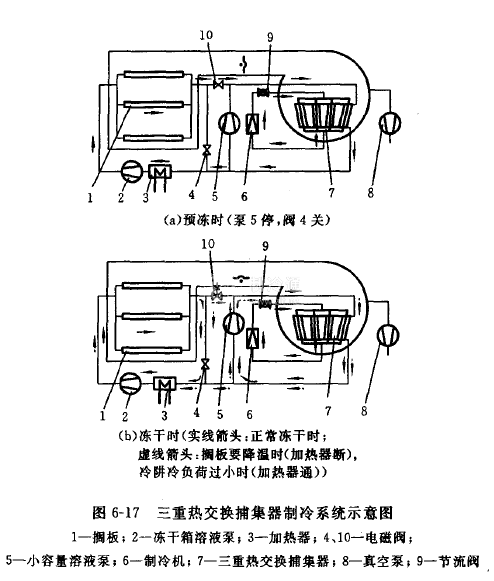

在常规冻干机的制冷系统中，搁板是通过溶液热交换器进行间接制冷的，冷阱则通过其内的冷凝盘管（或板）直接膨胀制冷。若将溶液热交换器与冷阱的冷凝管（板）合并，放在冷阱中，所构成的制冷系统就是三重热交换捕集器制冷系统，其示意图如图6-17所示。
①制品预冻时，如图6-17（a）所示，加热器3断电，制冷机6给三重热交换捕集器7供冷，冷却后的溶液由冻干箱的溶液泵2抽出，沿箭头方向进入搁板，使制品降温、冻结，出搁板后沿箭头方向又进入三重热交换器。
②制品冻干时，如图6-17（b）实线箭头所示，加热器3供热，
电磁阀10关闭，冻干箱溶液泵2启动，完成搁板的供热循环。制冷机6供冷，小容量溶液泵5启动，使三重热交换捕集器内的溶液搅动增强换热，提高捕集水蒸气的效果。冷阱和冻干箱各自独立进行循环。
③冷阱冷负荷过小时，为控制冷阱温度不下降，打开电磁阀10和加热器3，溶液流动如虚线所示。溶液泵2驱动的冻干箱加热循环中有一部分（可调）经电磁阀10流向三重热交换器去抵消制冷机所产生的冷量，以控制冷阱的温度。
④冻干中搁板温度过高需降温时，关闭加热器3，打开电磁阀10，三重热交换捕集器中的冷溶液一部分被溶液泵2抽入搁板，使搁板降温后，经电磁阀10流回三重热交换捕集器。
