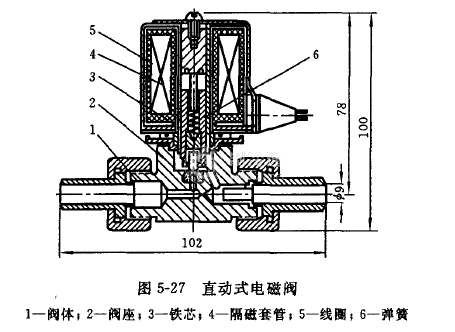

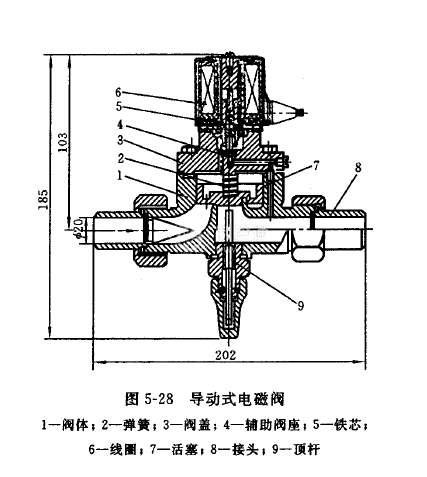

电磁阀是一种开关式自动阀门，可由压力控制器、温度控制器、液位控制器等通过电气元件进行控制。它适用于各种制冷剂和载冷剂。电磁阀的结构如图5-27所示，主要由外壳、线圈、铁芯、膜片式活塞、阀体、密封环等组成。就其动作过程来说，基本上有两种类型，一为直动式，一为导动式。图5-27所示的为直动式，当电源接通时，线圈产生磁场，吸起铁芯，阀门打开，流入端与流出端相通；当电源切断后，磁场消失，铁芯因弹簧力和自重而落下，关闭阀门。图5-28所示的为导动式，当线圈6通电时，吸起铁芯5，将小阀口4打开，使活塞7的上部空间与阀后低压工质相通，活塞上腔减压，由于活塞下方与阀前高压端相通，活塞会因上下压差而升起，阀被打开；当电源切断后，铁芯由于弹簧力和自重而下落，关小阀口。由于活塞体上有1的平衡孔而使活塞的上下腔压力平衡，活塞会因弹簧力和自重而下落，关闭阀门。这种阀门工质流动时有压力损失，阀全开时压力损失约为0.14×105Pa。
直动式电磁阀用于小直径管道，导动式电磁阀用于较大直径的管道。电磁阀的通径一般选用和管道的内径相同，有时为了减少阻力损失，也可选略大于管子内径的电磁阀，同时尚需注意电磁阀的材质与使用工质是否适当，工质温度和压力是否在阀的使用范围内，工作电压是否相符。安装时阀体要垂直，且工质流向必须与阀外壳上的箭头方向一致，阀前应安装过滤网，以免渣堵和卡死。
