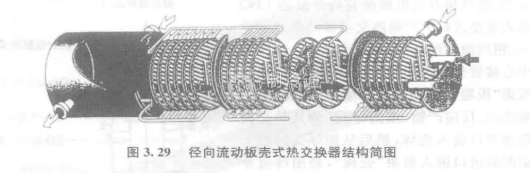

径向流动板壳式热交换器图3.29显示了径向流动板壳式热交换器的结构及两种换热流体的流动方向，图中热交换器的板片为圆盘形，每两张板片沿外圆周焊接组成板管，板管再依次叠合并在导流孔处焊接，最终组成圆柱状板束，板束装人壳体，板程介质通过板中
的导流孔进入（和流出）板管内流动，壳程介质则在相应的板管间流动，为引导壳程介质流过板管间（壳程），通常在壳体与板束的内圆周空间加装导流板。可见，该换热器的特点是实现了冷热流体径向流动的换热换热器板片由不锈钢或高合金钢压制而成，直径一般在2001000mm之间，单台设备面积可为0.5一500m，可以在一200~一600℃，4MPa条件下操作，径向流动板壳式热交换器已在制冷与其他工业装置中用于单相及两相流介质的换热。据资料介绍，由于这种热交换器板束可以在壳体内伸缩，这种径向流动板壳式热交换器可以在热循环下使用。
