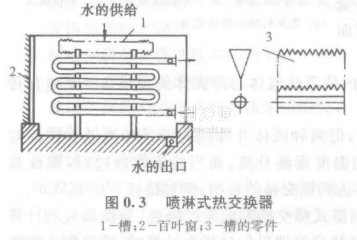

喷淋式热交换器是将冷却水直接喷淋到管外表面上，使管内的热流体冷却或冷凝，其结构如图0.3所示。在上下排列着的管子之间，可借U形肘管连接在一起。为了分散喷淋水，在管组的上部装设了带锯齿形边缘的斜槽。也可用喷头直接向排管喷淋。在热交换器的下面设有水池，以收集流下来的水。
当喷淋的水不够充分时，被喷淋的水会蒸发汽化，因此最好是把它装在室外，此时为
避免水被风吹失，在其周围装设百叶窗式的护墙喷淋式热交换器的优点是：结构简单，易于制造和检修，便于清除污垢；它的换热系数、传热系数通常比沉浸式大，加上管外的蒸发汽化以及空气也能吸收一部分热量，造成水和空气的共同冷却，所以传热效果好：它适用于高压流体的冷却或冷凝，由于它可用耐腐蚀的铸铁管作冷却排管，因而可用它来冷却具有腐蚀性的流体，例如硫酸工业中浓硫酸的冷却。
它的主要缺点是：当冷却水过分少时，下部的管子不能被润湿，并且几乎不参与热交换。
因此对于容易发生意外事故的石油产品或有机体的冷却不宜采用这种热交换器。它的金属消耗量比较大，但比沉浸式要少
