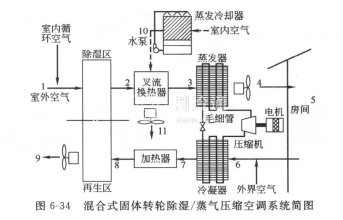

混合式除湿空调系统结构与工作原理图6-34所示为一种混合式固体转轮除湿/蒸气压缩空调系统【5】。有三股气流参与系统的工作。一是送往调节空间的工作气流，这股气流首先流经转轮除湿器除湿，在吸附热作用下，气流温度有所升高，然后经间接蒸发冷却装置降温后送人蒸气压缩空调系统，经蒸发器降温至理想温度进人室内：二是再生气流，它流经冷凝器，带走冷凝热，经加热器加热至再生温度后对干燥剂再生；三是流经直接蒸发冷却器的冷却气流，这部分气流为室内排气，经叉流换热器对工作气流进行冷却后排向室外。
蒸气压缩循环主要用于处理工作气流的显热负荷，即使其降温；除湿/再生
循环则主要用于处理工作气流的潜热负荷，即使其湿度降低；蒸气压缩制冷系统、干燥冷却系统和混合空调系统的工作气流在湿度图上经历的理想热湿过程如图6-35所示。对蒸气压缩循环，空调过程用abcd表示；对干燥冷却系统，空调过程用aefgd表示：而混合空调系统用aed表示。与其他两个系统相比，混合系统没有了蒸气压缩系统中的过热过程（cd）和干燥冷却系统中的过度干燥过程（ef）。
