氟利昂蒸气压缩式制冷系统的简单流程水冷式氟利昂制冷系统主要流程与风冷式基本相同。水冷冷凝器一般有一定储行制冷剂液体的空间，因此往往省去了储液器。风冷冷凝器储液能力一般较小，故制冷系统中经常会在冷凝器出门设置一个储液器。

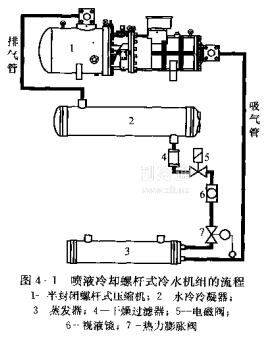

图4-1为水冷式半封闭螺杆式冷水机组的简单流程。其制柃过程为：制冷剂在蒸发器中气化，所产生的旅气流到压缩机的吸气端，进入电动机室，拎却电动机（开启式除外），然后进压缩机。制冷剂在压缩机中被压缩为高温高压气休，经压缩机内置的油分离器后，逃入冷凝器；在冷凝器中变为饱和液体后经下燥过滤器、电磁阀、视液镜后进入热力膨胀阀。经膨胀阀降压后，成为低压液体（混有少量气体）进入蒸发器气化吸热。电磁阀用于在停机行切断制冷管路，防止冷凝器中液态制冷剂流入蒸发器，在下次启动时导致压缩机吸入液态制冷剂引起液击事故。视液镜主要用于观察液态
制冷剂流动情祝，以判断机组运行是否正常。
图4·1为典型的蒸气压缩式制冷系统流恐，也适用于活塞式冷水机组，在小型冷水机组上应用广泛。对于大型冷水机绍，为提高其翻冷效率和工作可靠性，不同的厂家会采用不同的辅助设备等措施，在图4-1制冷流程的基础上进行改进。

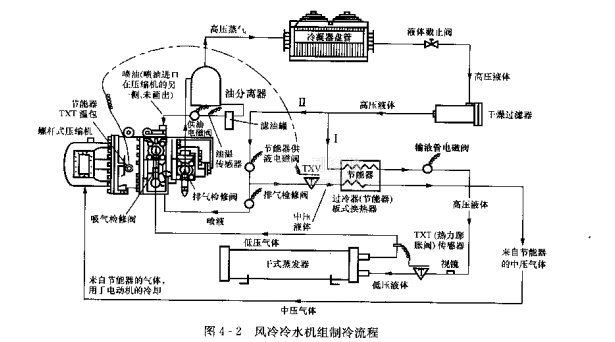

图4-2为某国外家生产的风冷冷凝式冷水机组制冷流程。其制冷过程为：制冷剂在干式蒸发器中气化，所产：生的蒸气进入压缩机。制冷剂在压缩机中被压缩为高压气体，同时润滞油喷入长缩机中与制冷剂一起被压缩，压缩后润滑油和制冷剂进人油分离器，其中无油的制冷剂进入风冷冷凝器，在冷凝器中变为高压饱和液体，经过干燥过滤器后分为两路。大部分制冷剂从管路I进入过冷器（即所谓节能器）被冷却为过冷液体，然后流向热力膨胀阀节流降压，成为低压液体进入蒸发器；少量制冷剂液体通入管路Ⅱ，再分为二路，其中一路经喷液控制阀喷人螺杆式压缩机螺杆进行冷却，另一路经节能器膨胀阀降压后成为中压液体，并进入节能器气化吸热，将从管路I过来的制冷剂降温为过冷液体。从节能器出来的气体最终被引入压缩机电机室，冷却电动机后再被压缩机吸入。
该流程的特点为采用了节能器，利用少量液态制冷剂气化来对其余制拎剂进行过冷，从而提高制冷效率。
