（1）压缩机压缩机起着压缩和输送制冷剂蒸气并保特蒸发器中低压力、冷凝器中高压力的作用，是整个系统的心脏。家用电冰箱用压缩机一般为全封闭容积式压缩机，其中，滑管式压缩机应用最为广泛。
（2）冷凝器冷凝器的主要作用是将压缩机出来的高温高压的制冷剂经过与外界换热，成为中温高压液体的热交换部件。冷凝器包括侧冷凝器、背冷凝器、底冷凝器等，除露管也是冷凝器的一种，但其主要作用是防止冰箱门封处的凝露。冷凝器的种类按其结构形式分为内藏式冷凝器（将冷凝器贴附在薄钢板的内侧，外侧作为箱体的侧壁或后壁，由此向外散热，这种冷凝器散热效果较差，但是箱体美观，容易清洁，现在家用制冷设备均采用内藏式）和外露式冷凝器：按形状结构可分为百叶窗式（把冷凝器蛇形管道嵌在冲压成百叶窗形状的铁制薄板上，靠空气的自然流动来散发热量）、丝管式（在冷凝器蛇形盘管平面两侧点焊上数十条钢丝）和翅片式冷凝器（在普通的基管上加装翅片，用于风冷冰箱）：按冷却方式可分为水冷却和空气冷却，其中空气冷却方式又分为空气自然对流冷却和风扇强制对流冷却，前者依靠空气的自然对流
将热量带走，后者利用风扇强制空气流动而实现散热。功率在200W以下的冰箱一骰均采用自然对流冷凝器。家用冰箱的冷凝器均为空气冷却式冷凝器，冷凝器材料早先为铜管，目前已大量使用邦迪管或镀锌钢管，它价格低，但焊接难度较大。
（3）毛细管毛细管在冰箱系统中实际上是一个节流元件。通过毛细管的节流作用，可将冷凝器的中温高压液体转化为低温低压液体。毛细管是铜管，直径为0.3~1m，长度为2~
4m。毛细管的内径与长度最终需在试验的基础上确定，不能随意选取。毛细管的流量取决于其长度和内径。毛细管越长，内径越细，其流量越小：反之，其流量就越大。孔内表面越粗糙，流阻越大，制冷剂流量将减少。
装有毛细管的制冷系统，在压缩机停机后，需等3~5min才能再启动。因为正常运行时冷凝器内为高压，蒸发器内为低压，猝然停机时，由于毛细管的节流作用使冷凝器内的压力仍很高，此时如立即启动，所需的驱动力矩太大。经过3~5m后，冷凝器的高压与蒸发器的低压便可趋于平衡，启动力矩大为减小。
在制冷系统中，常将毛细管的最后一段与压缩机的低压吸气管组合成热交换器，使毛细管中的制冷剂被低压吸气管中的低温制冷剂进一步冷却降温。试验表明，这可使制冷量提高3%5%.
热交换器的构成方法有两种：外焊法与内含法，见
图11-5.前者将毛细管绕在铜制低压吸气管上，并以锡焊焊接，见图11-5（a）：后者将毛细管穿人低压吸气管内，见图11-5（b）。前一种方法可以节省一个铜铝接头（即铜毛细管与铝蒸发器之间的接头），并因此减少了一个可能泄漏制冷剂的点。后一种方法的换热效果好。
（4）蒸发器蒸发器是冰箱中产生冷量的部件。
当液态制冷剂自毛细管进人蒸发器时，处于两相状态。
制冷剂在导热性能良好的蒸发器管壁上蒸发，吸收热量，实现制冷。

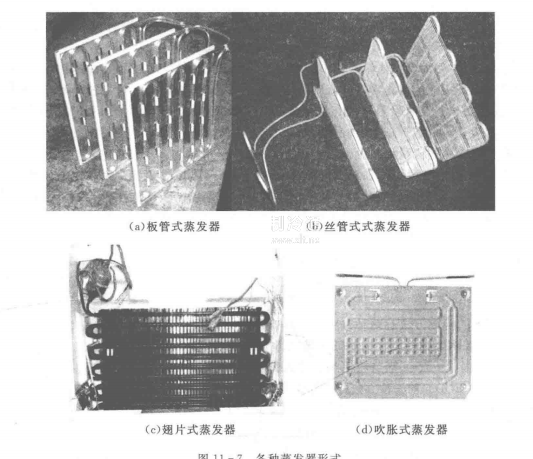

蒸发器有多种形式，如图11-7所示。按其用途分为冷藏室蒸发器、冷冻室蒸发器、软冷冻室蒸发器等：按其结构形式分为板管式蒸发器、丝管式蒸发器、翅片式蒸发器、吹胀式蒸发器等。其中直冷冰箱的冷冻室蒸发器多为丝管式和板管式、吹胀式结构，直接放置在冷冻室内腔中间，同时作为搁架使用：直冷冰箱的冷藏室蒸发器多为板管式、单侧翅片式结构，贴在冷藏腔的后部内壁上：风冷冰箱的冷冻室蒸发器多为翅片式结构：吹胀式蒸发器多用在带冰温室的冷藏箱中。
蒸发器产生的冷量在箱体内有两种传递方法：
①自然对流。由于与蒸发器表面接触的空气较冷，比重较大，所以向下降落，而冰箱下部温度较高的空气向上浮升，形成自然对流。
②强制对流。依靠设在箱内的风扇强制空气循环流动，完成冷量的传递。此种方式常用于风冷冰箱和风直冷冰箱。在风冷冰箱中，通过借助风道和风门分配冷量，获得冷冻室和冷藏室的不同温度。
（5）干燥过滤器干燥过滤器的主要作用是将管路中的制冷剂加以净化：过滤其中的杂质和水分，防止系统在运行过程中因含水含杂量超出标准而导致管路堵塞，系统无法正常工作。
在冰箱的生产返修或是售后返修过程中，若涉及到重新抽真空、灌冷媒的情况，一定要更换干燥过滤器（特别是R134a制冷剂），并在短时间内（一般要求在15min之内）将管路焊好，
（6）储液器储液器的主要作用是将未完全蒸发的液态制冷剂收集在一个容器内，使其不会对压缩机产生液击，并能有效地防止回气管结露。大部分储液器是一个从下进、从上出的金属小容器。但也有从成本和噪声方面考虑的小容积冰箱，取消了该种装置，用一个较长的“U”型管代替。
