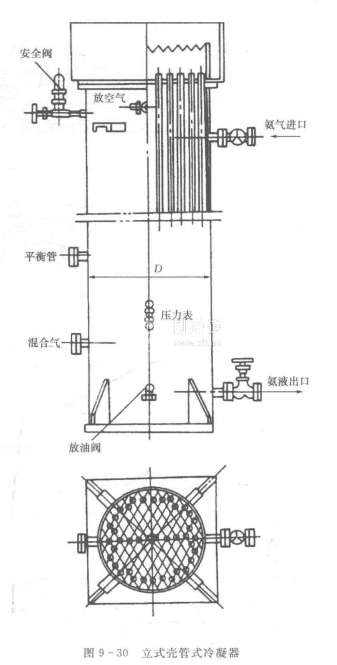

立式壳管式冷凝器仅用于大中型氨制冷装置，它的结构如图9一30所示。它的外壳是由钢板卷制焊接成的圆柱形筒体，垂直安放，简体两端焊有管板，两块管板上钻有许多位置一一对应的小孔，在每对小孔中穿人一根传热管，管子两端用焊接法或胀管法将管子与管板紧固。
冷凝器顶部装有配水箱，水从水箱中通过多孔筛板由每根冷却管顶部的水分配器进入传热管内，在重力作用下沿管子内表面呈液膜层流入水池。在冷凝器中升温后的水，一般由水泵送入冷却塔，冷却后循环使用。由压缩机排出的高温高压氨气，从筒体上部进入，在竖直管外凝结成液体，由筒体底部导出。

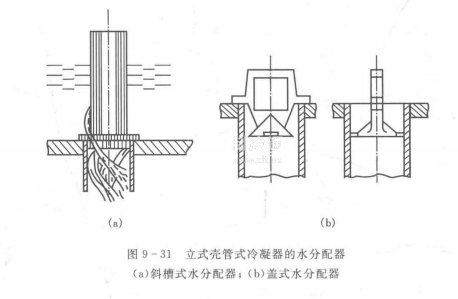

图9一31（a）所示的斜槽式水分配器，水经过斜槽流人管内，在管子内壁上呈膜状流动，同时空气在管子中心部分向上流动，这不但可节省冷却水量，也可增强对流换热作用，水分配器一般为铸铁或陶瓷制造。图9-31（b）所示的盖式水分配器的应用越来越广。
冷凝器的筒体上除有进气管和出液管外，还装有放空气管、均压（平衡）管、安全阀、混合气体管，压力表、放油阀等接头，以便与相应的管路连接。
这种冷凝器的优点是：①可以露天安装或直接安装在冷却塔下面，节省机房的面积：②冷却水靠重力一次流过冷凝器，流动阻力小：③清除水垢时不必停止制冷系统的工作，且较为方便，因而对冷却水的水质要求较低。缺点是：①因为冷却水一次流过，冷却水温升小，故冷却水的循环量大：②因室外安装，水速又低，故管内易结垢，需经常清洗：③无法使制冷剂液体在冷凝器内过冷：④因水不能始终沿管壁流动、水速又低，故传热系数比卧式壳管式冷凝器低。
