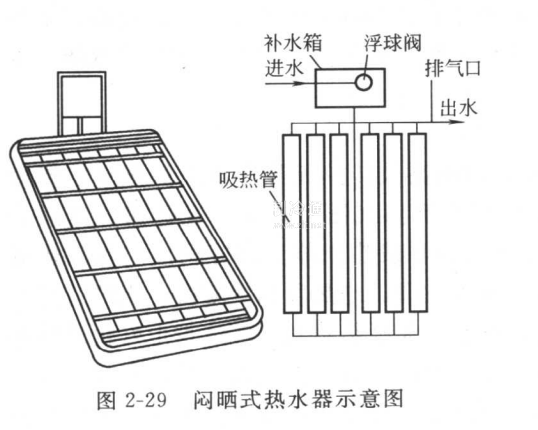

闷晒式热水装置可以倾斜放置，水在集热器中不发生流动，闷在其中受热升温，故称为闷晒式。现以日本生产的一种闷晒式热水器为例，介绍其主要结构。如图2-29所示。
热水器由6根黑色聚乙烯塑料粗管组成，两头分别与上、下集热管相连接，进水由补水箱的浮球阀补充冷水。粗管的外径为15cm，长180cm，壁厚为2mm，采光面积约为1. 9㎡，容水量为210~220kg。热水器上端有一个排气管，充水时容器内气体可以从排气管排出。热水器的外形尺寸为2m× 1. lm×0. 2m,外壳用薄铁板制成，透明盖板采用0. 6mm厚的透明塑料。侧壁及底部用1cm厚的苯板保温。内表面贴一层铝箔，用来反射太阳辐射，以便充分利用太阳能。除了使用塑料管外，还可以用金属管、玻璃管制成。管外涂以黑漆。盖板用玻璃或透明塑料均可。管的形状可以是圆的，也可以是波纹形的。使用时，只要将管中灌满水，一般的日照条件下，暴晒一天水温可以达到45℃以上。但是由于闷晒式热水器保温性能较差，通常应用于天气较暖的月份和气候较温和的地区。总体上讲，这种热水器经济实用，在农村有比较广阔的市场。
