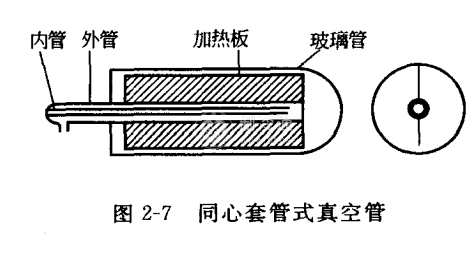

同心套管式真空管(或称直流式真空管)的外形跟热管式真空管较为相似，只是在热管的位置上用两根内外相套的金属管代替(见图2-7)。工作时，冷水从内管进人真空管，被吸热板加热后，热水通过外管流出。
这种真空管的主要特点是:
·热效率高。传热介质进人真空管，被吸热板直接加热，减少了中间环节的传导热损。
·可水平安装。在有些场合下，可将真空管水平安装在屋顶上，通过转动真空管而将吸热板与水平方向的夹角调整到所需要的数值，这样既可简化集热器支架，又可避免集热器影响建筑外观。
目前，德国Prinz公司和北京桑达公司都生产直流式真空管。两家都采用玻璃一金属热压封技术，不过Prinz采用电镀黑铬涂层，而桑达采用磁控溅射铝二氮二氧涂层。另外，桑达真空管与集管之间的连接比较简单、可靠。
