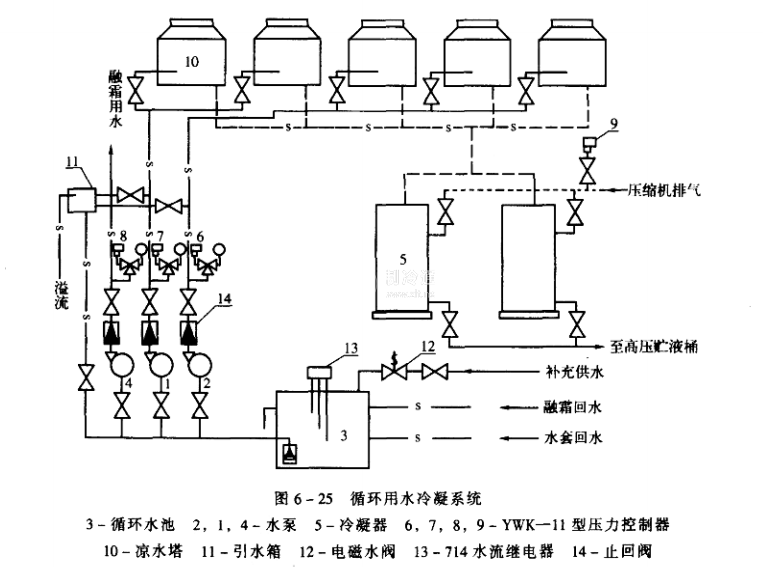

某冷库的水系统如图6-25:
水泵4用于融霜供水。水泵1、水泵2给凉水塔供水。分别受开机信号和装在冷凝器上的压力控制器控制。每台水泵的出口装有止回阀防止停泵时水倒流，止回阀后的压力控制器，作断水保护。压缩机启动运行前，先启动水泵1，当冷凝压力达压力控制器调定值上限时，启动水泵2，当冷凝压力降到压力控制器调定值的下限时，指令水泵2停止运行。水泵2和水泵1的启动顺序采用手动开关切换。
图6-26是水系统自动控制电气原理图。当开机信号发出后，常开触点1K.或2K闭合，1#泵接触器1KM线圈通电，1#泵启动，同时1 KM的辅助触点1KM₁闭合，时间继电器3K线圈通电开始延时，在延时时间内，如果水泵的出口能建立起足够的压头，则压力控制器乓的触点变位，接通4K继电器线圈，4K，断开切断时间继电器3K的线圈，停止水泵启动时的延时，4K₂闭合接通风机启动电路，相应的风机启动;如果在延时时间内，水泵的出口不能建立起足够的压头，压力控制器S5的触点不能变位(仍在图中的位置)，3K₁延时闭合后，继电器5K线圈通电，5K₁触点闭合发出声、光报警信号。1.水泵启动后，若冷凝压力高于压力控制器S4调定值的上限，则S4触点闭合，指令第二台水泵启动，当冷凝压力低于S4调定值下限时，指令2#泵退出运行。1#泵和2#泵可以通过切换开关S2更换逻辑程序。
水系统用循环水他，循环水池的水位由品体管水位控制器与水电磁阀联合控制。当水池水位降到水位控制器控制下限时，水电磁阀自动开启，补充供水;当水位回升到控制上限时，水位控制器指令水电磁阀关闭，停止补充供水。
