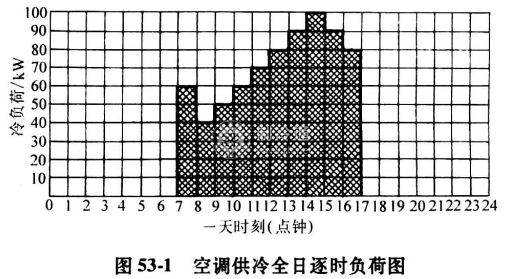

图53-1所示的空调供冷全日逐时负荷图,可直观并形象化地反映供冷负荷在一昼夜间逐时的实际变化情况。由图中可知,该空调系统需从上午7: 00至下午17: 00供冷。其最大负荷出现在14: 00~15: 00。图中的每一小方块代表的冷量为100kW·h。全天需供冷欣7200kW·h。假定所用冷源系统是一般常规的系统,其冷源设备的安装容量,按空调设计计算的最大小时负荷1000kW考虑,这样,工作日的总供冷能力即为10000kW· h,全日平均负荷率为0.72。这指的是全年夏季比较高温的设计计算日的平均负荷率,实际上平常日的平均负荷率还要低,因为平常日的最大负荷量可能大大低于1000kW·h。这一情况表明,冷(热)源设备的安装容量,在一般系统中并没有得到充分的利用,长年有很大的余量闲置着。
如果基于某种考虑,比如,为了求得供电电网昼夜负荷的平衡,或者利用昼夜供电的价差。以节约设备运行费用,冷热源设备系统的设计可以按照供能和用能在时间上予以分开的原则考虑,即应用蓄能(冷、热)的原理,利用冷(热)源设备在非用冷(热)的时段内运行,向蓄能装置供冷(热),以备用冷(热)时取用。图53一2所示即为典型的一例。

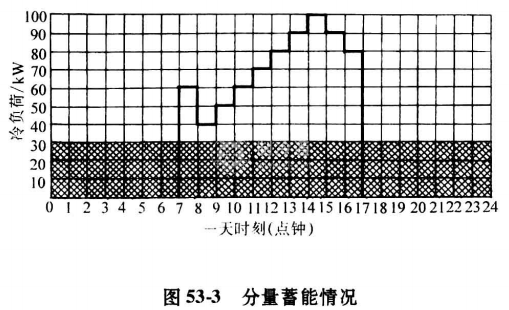

该图中所示的是用冷(热)时间与冷(热)源设备供冷运行在时间上的完全分开,即白天用冷(热)负荷全部由蓄冷(热)量承担。这种情况称为全从蓄能(冷)。另一种为如图53一3所示的分量蓄能,即部分的用冷(热)负荷与冷(热)源设备的供冷运行在时间上实行分离,白天用冷(热)时,其中的一部分负荷由蓄能装置在夜间运行所积蓄的冷(热)量承担。
