电磁式电子膨胀阀的结构和工作原理

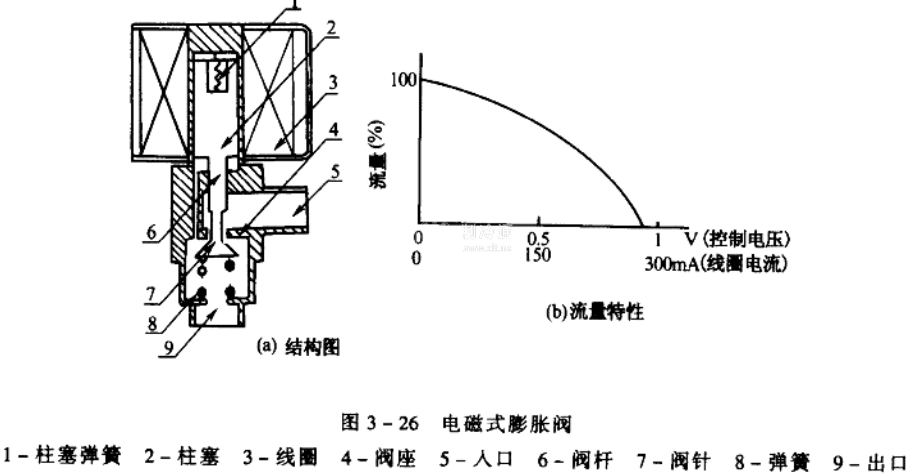

电磁式电子膨胀阀结构如图3-26 ( a)所示，由电磁吸引线圈、柱塞(活动铁芯)、阀针、阀座及反力弹簧等组成。电磁线圈通电前，针阀处于全开位置;当电磁线圈通电后，线圈会产生与外加电流大致成比例的磁力，由于柱塞是用磁性材料制成的，所以柱塞连同与它一体的阀针在磁力作用下一齐移动，其移动是连续的。移动量与线圈吸引力成正比，所以电子膨胀阀属于比例调节阀。柱塞在电磁力作用下向上移动时，压迫了反力柱塞弹簧，当电磁力与弹簧1, 8反力相平衡时，阀针停止在某一位置上，制冷剂就有相应的流量。由此可知，控制电磁线圈电流的大小，就可以控制阀针位移量，从而控制制冷剂的流量。其流量特性见图3-26 (b)所示。

电磁式膨胀阀结构简单、动作响应快，但在使用过程中，需一直为其提供控制电流(电压)。
