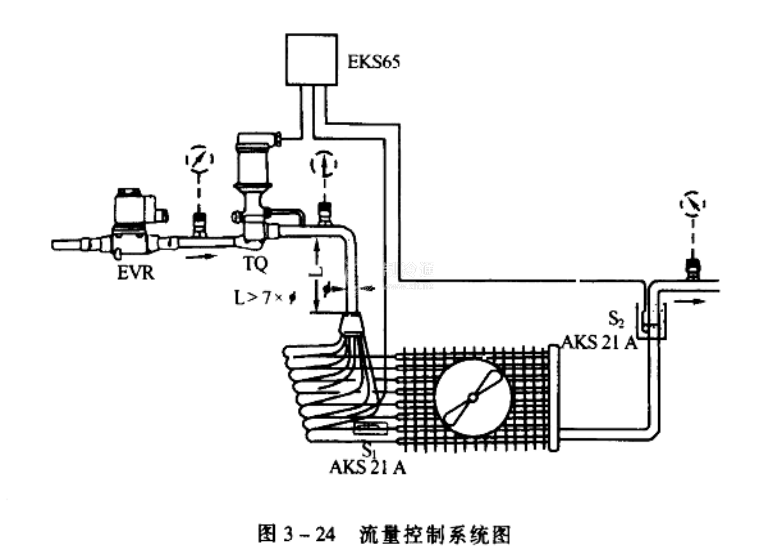

采用电子控制的热电膨胀阀的制冷剂流量控制系统见图3-24。
流量调节装置由执行器(热电膨胀阀玲)、电子调节器(EKS65)和传感器(两只AKS21 A)组成。传感器AKS是2只1000Ω的铂热电阻，分别感受蒸发器入口和出口处的制冷剂温度，将相应的感温信号S₂和S₁输入到电子调节器EKS65，调节器将测量的温差信号(S₂-S₁)与温差参考设定值相比较，向热电膨胀阀发出电脉冲.控制阀的开度变化，从而改变进入蒸发器内的制冷剂流量。该流量调节装置可以实现根据温差对流量实行比例积分调节。

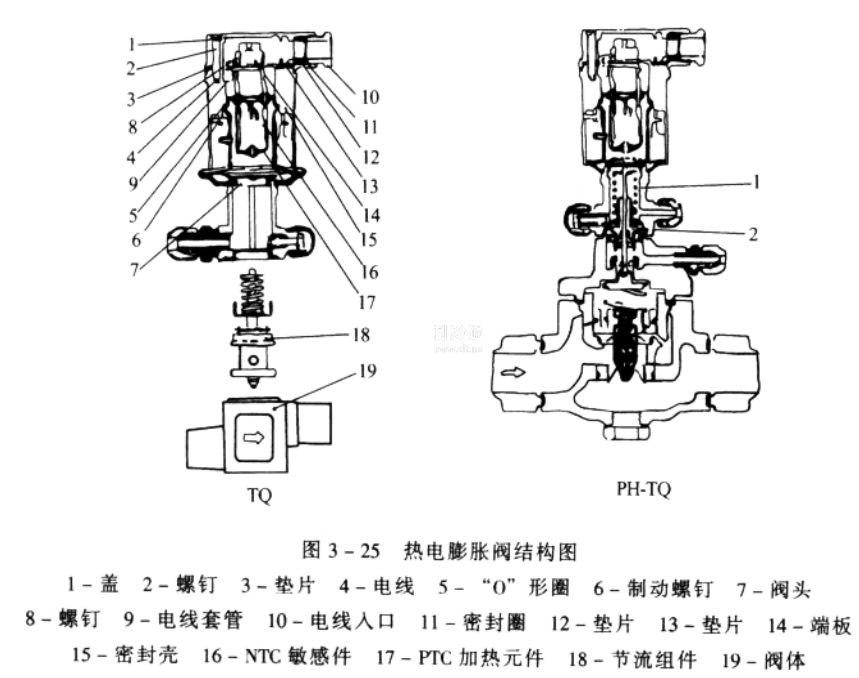

热电膨胀阀结构见图3-25。阀的动力件是一个特制的膜头，在其中充入一定的介质，加热元件对介质加热。调节器输送来的电脉冲数的变化，可以改变加热元件对膜头中介质的加热程度，使介质温度发生变化，同时输出相应的压力变化，通过膜片作用于阀杆，改变阀的开启度，实现流最调节。
执行机构做成通用型，可以与不同的阀体组合，小型的直接驱动(如图中的TQ);大型的做成导阀与主阀组合式(如图中的PH一TQ)，间接驱动。
该流量控制装置由于采用了电子式比例积分调节器，能够保证有良好的调节品质。即使负荷变化大，控制系统本身也能迅速、准确地调整。温差的设定可以小到2℃，并且在整个工作范围内有相同的设定，因而能将过热度控制得很小，保证蒸发器面积得到最大利用。此外，该控制系统不受冷凝压力变化的影响，对阀前液体过冷的变化有补偿能力。
