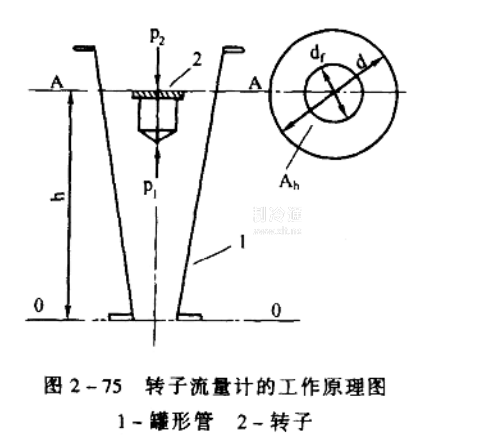

图2-75是指示式转子流量计的原理图。它由一段向上扩大的圆锥形管和密度大于被测流体密度，且能随被测流量大小而上下浮动的转子(又称浮子)组成。
利用转子流量计测量流量时，被测流体(气体或液体)由锥形管下端进入，流经转子和锥形管之间的环隙，再从锥形管上端流出。当流体流过时，由于节流作用，在转子上下端面间将产生压差，此压力差使位于锥形管中的转子受到向上的力而浮起，当这个向上的力等于转子重力时，转子就停浮在一定的高度上。如果被测流体的流量增大，作用在转子上的向上的力就加大，此时向上的力大于转子的重力，转子上升。由于转子在锥形管中的位置升高，造成转子与锥形管间的环隙增大，即流通面积增大。随着环隙的增大，流过环隙的流体流速变慢，流体作用在转子上向上的力也变小，当流体作用在转子上的力再次等于转子的重力时，转子又稳定在一个新的高度上。这样，转子在锥形管中的平衡位置的高低，与被测流体流量大小相对应。如果在锥形管外表沿其高度刻上对应的流量值，根据转子平衡位置就可以直接读取流量值的大小。
