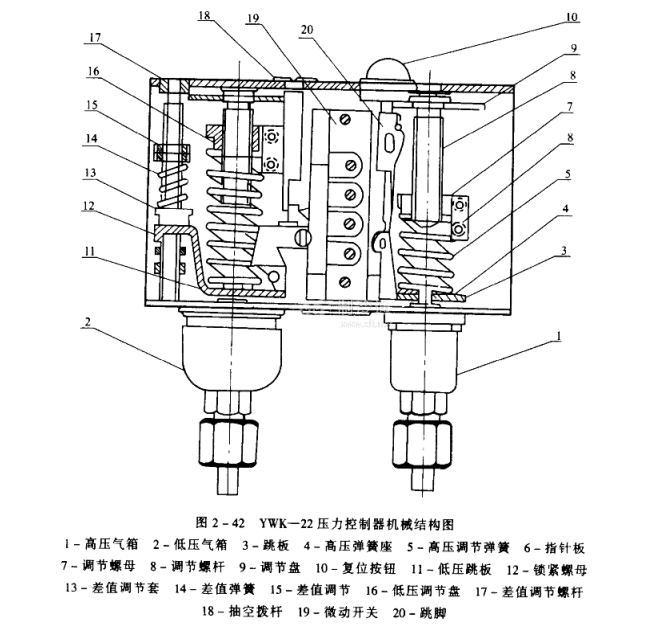

YWK-22型压力控制器是将高压过高保护和低压过低保护两部分合并装在一个壳体内，适用于制冷压缩机的排气压力过高和吸气压力过低保护，也叫高低压控制器。其结构见图2-42所示。
高压部分由气箱、波纹管、高压调节弹簧、调节螺母、调节螺杆、调节盘和复位按钮等组成。当系统管路中压力升高，气箱I内波纹管被压缩.当压力达到控制器调定值上限时，波纹管克服主调弹簧力的作用推动顶杆，顶动跳板3，带动微动开关19动作，使其触点断开，切断电源，停止制冷压缩机工作并发出报警信号。在高压部分微动开关动作后，跳脚板上突出边缘即被扣住自锁。系统压力下降后也不能自行复位，须待事故排除后，揪手动复位按钮10，才能使自锁装置脱扣，微动开关触点重新闭合，允许制冷压缩机重新启动。
低压部分由低压气箱、低压跳脚、差值调节盘、差值弹簧、低压调节盘、抽空拨杆和微动开关组成。低压保护部分的波纹管内加有负压小弹簧。机器正常运转时，波内负压小弹簧及系统压力将波纹管压缩.微动开关处于被压紧的通路状态;吸气压力降低，波纹管被拉长，当压力低于控制器的下限值时，低压调节弹簧向下推动低压跳脚板，使微动开关动作，触点变位，切断电源使制冷压缩机停止工作。低压保护部分无自锁机构，待压力回升以后，波纹管向上推动跳脚板可使微动开关重新处于通路状态。为了在系统用本台制冷压缩机抽真空时不使低压保护起作用，设有“运转—抽空”旋杆180旋杆末端剖去1/2。旋到抽空位置时未剖部分挡住跳脚板，不准它往回转动，囚而使原被压紧的微动开关不能松开，等于暂时将这部分保护切除掉。旋杆在运转位置时，剖去部分不再能够阻挡跳脚板，仍恢复低压部分的保护作用。
转动调节螺母，改变主调弹簧的预紧力，可以改变高压或低压保护的设定值(均为控制器的停机压力值)，设定值可以从两个窗口上分别读出来。转动幅差调节盘，可以改变低压保护通路和断路之间的压力幅差。

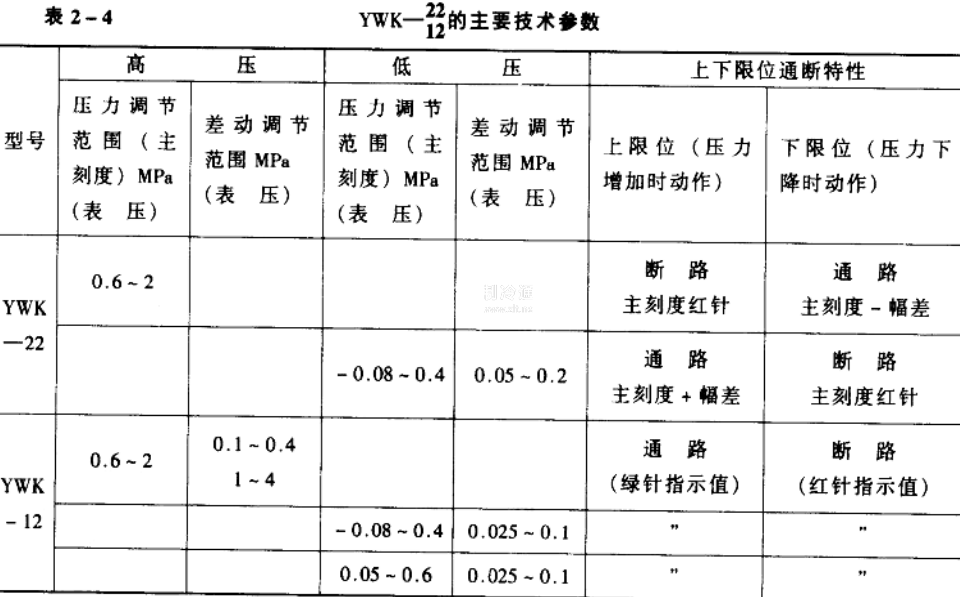

YWK-22压力控制器的主要技术参数及通断特性见表2-4。
