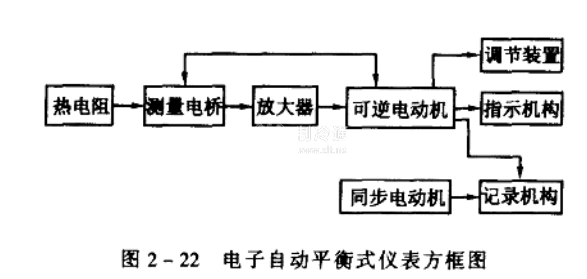

XDD系列小型自动平衡电桥记录调节仪与热电阻或其他能产生电阻值变化的变送器配套使用，对温度或其他参数进行显示、记录、调节。原理方框图见图2-22。
该仪表采用平衡电桥测温。当热电阻的阻值随温度变化后，电桥输出不平衡信号，经放大器放大后操纵可逆电动机。一方面带动滑动可变电阻移动，使电桥重新平衡，同时显示出温度数值。另一方面带动记录笔或调节机构。与此同时，同步电动机带动记录纸匀速卷动，记录笔便在记录纸上用曲线记下被测参数的大小。如仪表带有PID调节器，可对被测参数进行比例积分微分调节。仪表也可以附加定值电接点和电阻变送器，前者可对被测参数进行双位调节或报普，后者可发送变阻信号。
电子平衡式显示调节仪表的测最精度高，而且能自动显示记录。
