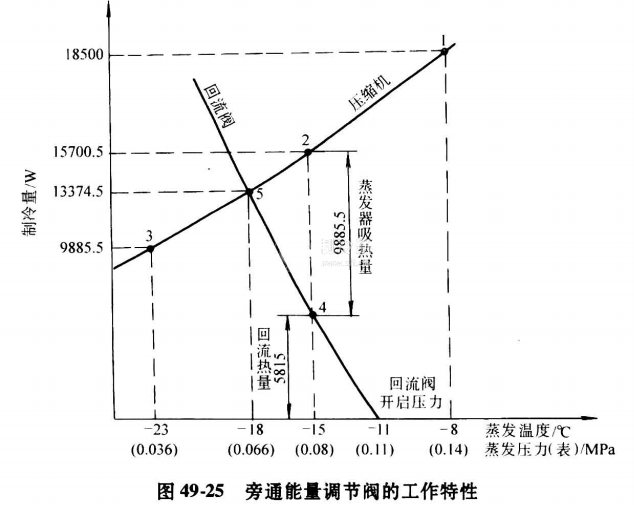

图49-25为旁通能量调节阀的工作特性图。如制冷装置在低负荷9885.5 W,蒸发温度必须下降至-23℃(点3)，为了使装置在蒸发器吸热量为9885.5W，仍能保持蒸发温度不低于一15℃，就需要旁通调节阀旱在吸气压力降为0. 11MPa(表压)时就已开启，降为0.08 MPa时(-15℃)已有足够开度，能回流一部分回气，以补偿因蒸发器热负荷比压缩机制冷量低于5815W所造成的回气量不足。
从图49-25也可看出旁通调节阀的调整方法，该阀的弹性元件(弹簧及波纹管等)已定，阀的开启压力决定于初始预紧力，在图49-25上开启压力为0. 11 MPa,此位是视工况需要而可以加以调整的。

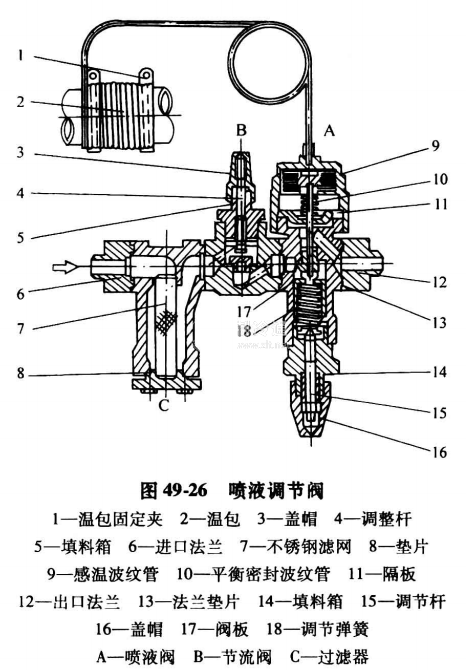

旁通能量调节阀常采用一只喷液阀，用来防止压缩机排气温度过高，喷液调节阀的典型结构见图49-26。它由喷液阀、节流阀、过滤器三部分组成，其关键部分为喷液阀。它的动作原理与热力膨胀阀相似，似为了提高灵敏度，采用了螺线管状温包(整个温包长约1. 8m)，全部绕在排气管的外周，并用夹子固定。为防止喷液过多而引起液击，喷液阀前设有手动节流阀B，工作时需先将手动节流阀调整好，以限制其最大喷液量。当排气温度超过给定值时，感温机构中压力增大，开启节流阀，使一部分制冷剂液体流经它时节流降压，进入吸气管中蒸发吸热，达到使排气温度下降的目的。
对于R12, R22喷射阀调定的开阀温度为80℃，可调范围为50~110℃;对R717调定温度为100℃，可调范围为80~135℃;，其波纹管最高耐11为1. 2MPa(表压)，故喷液阀后面不允许装截止阀，以免工作时此阀忘开，液体压力将波纹管鼓破。最好喷液阀也装一只电磁阀，保证只有压缩机工作时，电磁阀才开，避免停机时将液体吸入吸气管内。
