目前国内外采用的冷凝压力控制方法有两种:一种是用冷凝压力发信;另一种是用冷凝温度间接发信，都是通过控制冷凝水最来完成的。

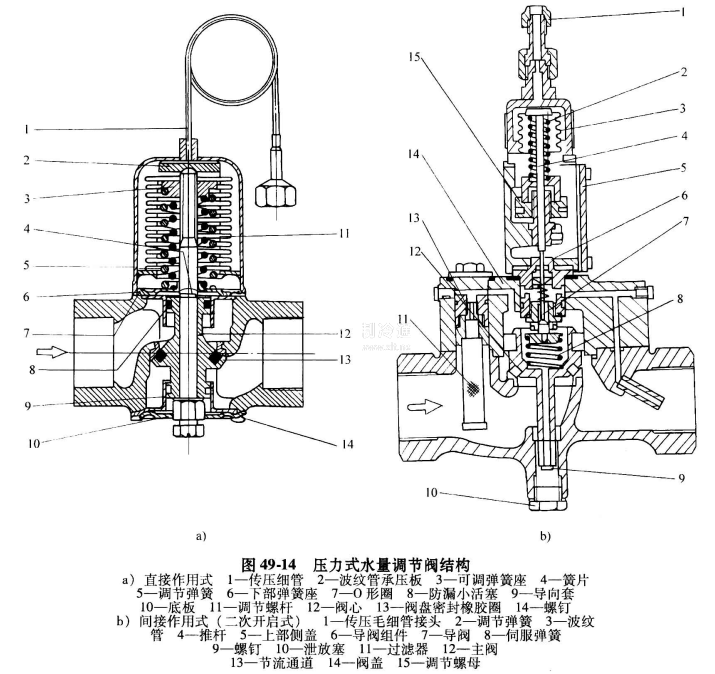

图49-14为典型的压力式水量调节阀结构图。图49-14a为直接作用式，当冷凝压力升高时，波纹管被压缩，推动调节螺杆11向下，螺杆通过卡在其环格中的簧片4推动阀心12，将水阀开大;当冷凝压力降低时，调节螺杆被弹簧5向上拉动，将阀关小。调整时可转动调节螺杆的六角头，使弹簧座3升降，从而改变调节弹簧的张力，以达到调整冷凝压力的目的。对于大型制冷装置，冷凝器的冷却水量较大，故采用由导阀间接作用的冷却水量调节阀(见图49-14b)，可以减少冷却水压力波动对调节过程的影响。
主阀、导阀组件及节流通道用铜或不锈钢组成。在节流通道前面装有镍丝网的过滤器11，以防止水中杂质堵塞通道，破坏导阀正常工作。冷凝压力通过传压毛细管接头1引至波纹管3上侧，在阀底部有泄放塞10,当阀停用时，旋出泄放塞10和主阀底部的螺钉9后，可将主阀上部空间的水放出，以免冻裂。调节阀工作时，冷凝压力通过波纹管3、推杆4传递到导阀7上。当冷凝压力已达到调定的开启压力时，推杆向下压开导阀，将主阀12上部空间的水泄至主阀出口，使主阀上侧压力降低。故主阀在阀前后压差作用下自动打开，冷凝压力升高值越大，导阀开度也越大，主阀开度也越大，以增加水IR，使冷凝压力回降至调定值。当冷凝压力降到低于阀的开启压力时，导阀就在弹簧8的张力作用下关闭，使主阀上部空间的压力升至与下部空间相同。因为主阀上部有效面积大于下部，故主阀在上下压差和弹簧8的张力作用下关闭，切断冷却水的供应。
