(1)洁净室风量确定的原则 洁净室风量确定包括送风量、回风量、排风量与新风量。这些风量主要取决于洁净要求和温湿度要求。因此,洁净室的送风量可按下列两项数值进行比较,取其中之大位。
1)按尘埃负荷所确定的风量,用以保证室内的洁净级别。
2)按热湿负荷所确定的风量,用以保证室内的温湿度。
对于洁净室,从洁净要求的风量往往远大于温湿度要求所需的风量,而通过空调处理手法(如两次回风方式),可使洁净度和温湿度两者均获得满足,此外,从房间空气平衡出发,送风量必须大于局部排风量。
(2)新风量洁净室的新风量,其数量应不小于下列三项风量中的最大值。
1)保证室内每人30~40m³/h的新风量。
2)补偿局部设备排风量和保持正压值所需的新风量。
3)从经验出发,保持净化空调系统一定的新风量,对非单向流洁净室为15%一30%,对单向流洁净窗为2%~4%。

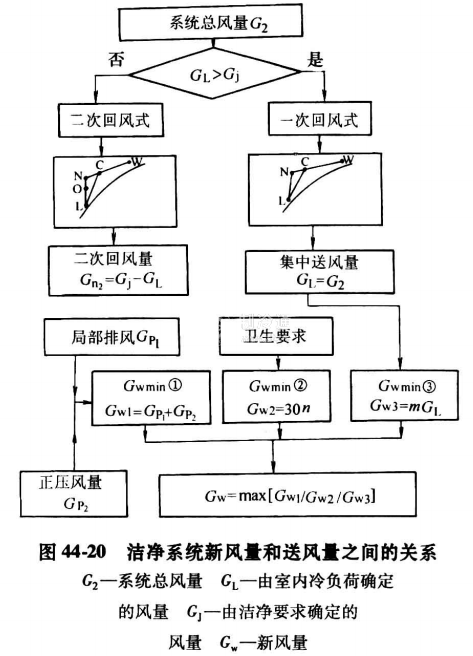

新风量与送风量之间的关系可见图44-20。

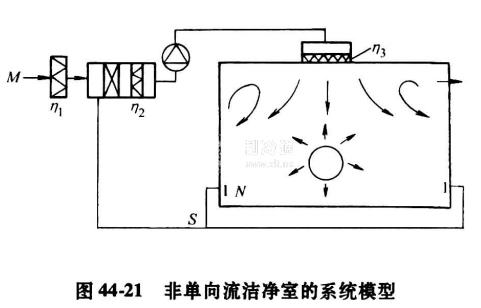

(3)非单向流洁净室的风量计算 根据图44-21所示的非单向流洁净室的系统模型,由进入和流出洁净室的灰尘量平衡的原理,可导出计算式。
对于一般的洁净室,所有与尘粒有关之参数,均指对于≥0.5μm的尘粒而言的。例如:高效过滤器效率η3=0.99999,玻璃纤维中效过滤器的效率η2=0.4~0.5,粗效过滤的η1=0.1~0.3。

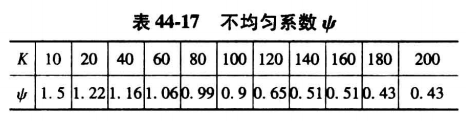

由于送风量不同,对房间发尘量的稀释程度不同,引起不均匀的扩散。因此,可在简化计算式的基础上,计入修正系数(不均匀系数),不均匀系数可由表44-17查得。
