为了改善室内气流的冷、热混合损失,而增加的空调能耗,除了对内区、外区冷热负荷进行精确的计算,选用合理的内区、外区空调方式和增加自控能力以外,设计趋向是与建筑师配合,采用宙际处理和外区空调相结合的方法。较为典型的考虑方法如下:

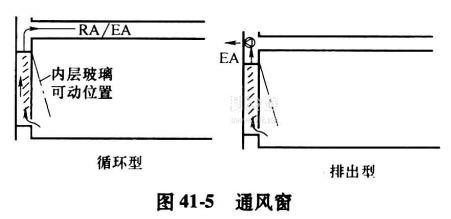

(1)通风窗通风窗有两层间隔0.15一0. 2m的玻璃窗(外层玻璃采用高性能的反射玻璃,内层玻璃采用可开启的6mm左右的强化透明玻璃),中间由遮阳百叶和空气循环系统构成。通风窗可分为循环型和排出型两种(见图41-5)。循环型通风窗的窗内空气热量在供热时可回入空调箱使用,在供冷时可排出室外。窗间风量为30~75m³/M·h。排出型通风窗在内外层窗之间设排风扇,排风直接排出窗外(例如上海久事大厦)。采用以上方式可较大地提高玻璃窗内表面温度。以日本某大厦实测资料为例:冬季室温22℃时,单层玻璃内表面温度为9℃,如用上述通风窗后,玻璃内表面温度上升到19℃。从而基本上消除了窗际冷辐射和冷感,大大提高了热舒适程度,从而也可以不专门设置外区空调系统。
(2)通风双层幕墙在建筑物外墙(幕墙、窗)增设一道玻璃幕墙,两墙间距0. 6m以上,内设遮阳百叶。其主要作用是利用自然通风(热压作用为主),由室外空气将遮阳的热量带走,因多一层外置幕墙而减小了进入室内的负荷。这种方式从20世纪90年代开始在西欧盛行,如图41-6所示。
外层幕墙与内窗之间距离约0. 6m,每层间隔处设格栅地板,可通行清扫。夏季排除内窗外热量,冬季利用二层窗之间的热空气(日射影响)保暖,过渡季可与室内组织自然通风。层数多,效果明显,不需采用机械通风。
由于建筑上采用了通风双层幕墙,增加了初投资,但减少了两个热源装置容量,并降低了空调负荷,同时也可简化外区空调系统的设置。目前在上海财富广场和北京财富广场等应用。
