空调系统防振措施的实例

 1)水泵除基础隔振外，泵的进、出口接管均应采用柔性连接，如图40-21 a所示。各种配管柔性接头的固体声传递衰减量如图40-21 b所示。

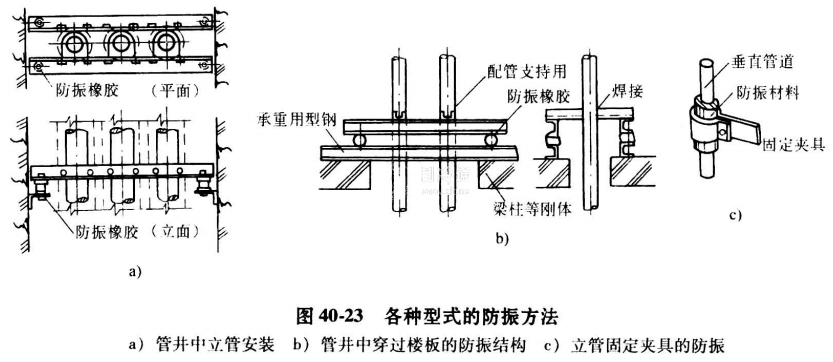

3)垂直安装在管井中的立管，也应采取防振措施。图40-23示出各种型式的防振方法。

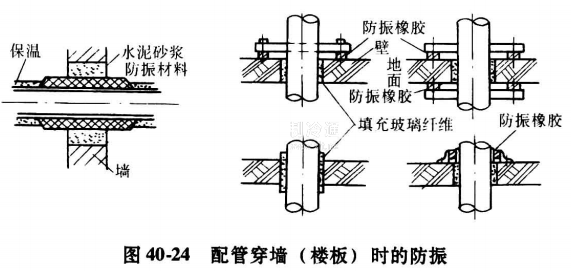

4)配管穿墙或贯通楼板时，可采取如图40-24所示的做法。

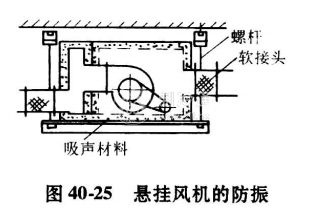

5)对于悬吊设备的防振，如风机箱，可按图40-25所示的方式作防振。

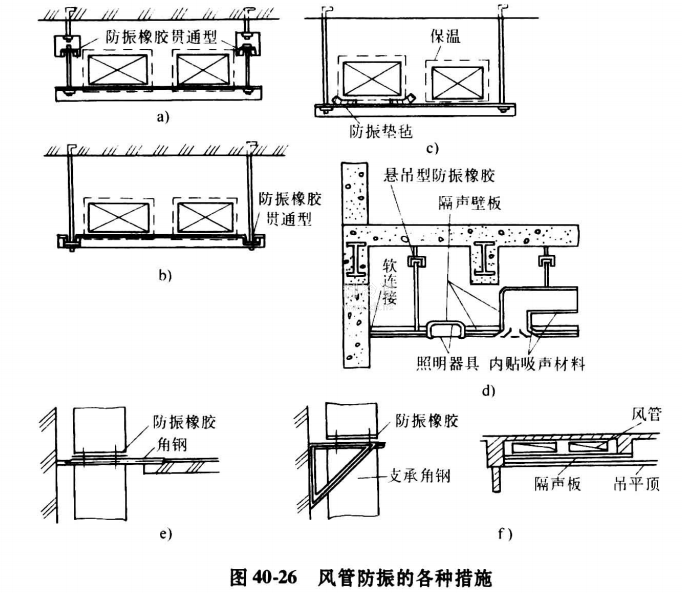

6)垂直与水平风管的防振:对于低速风道，且风机出口有良好的防振软管者，一般可不考虑风管吊卡和支撑的防振;当风速较大而建筑物噪声标准控制严格的场合，则应考虑风管的防振措施(见图40-26);当风管断面大而防止管内气流对管壁的振动引起噪声时，应在管道保温前，对风管管壁采取补救措施。此外，为避免风道内噪声通过吊平顶透入室内，必要时可在风道下设置隔声板，如图40-26f所示。

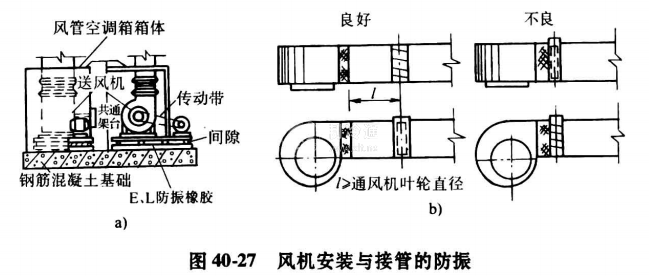

7)风机安装除考虑基础防振设施外，在风机与出口管道的连接处，应设有柔性接管，以防止风机振动由管道传入室内(见图40-27a)。另外应注意，风机出口调节阀应安装在软管之后，以免风机振动使风阀产生附加噪声。风阀与风机出口的距离与方向，有条件时，应按照图40-27b所示的尺寸进行安装，这是由于风机出口断面风速极不均匀的缘故。
