空调系统中通风机的特性曲线和在管路中的实际工况

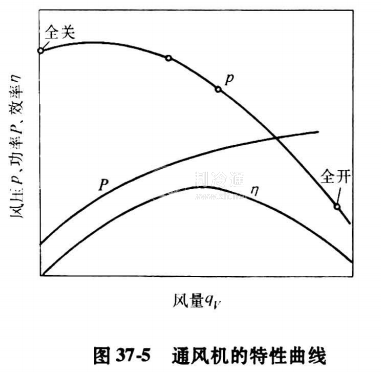

把通风机在一定的转速和空气密度下，通风机产生的全压P与其流量qv，的相互关系制成曲线，便是通风机的特性曲线，完整的特性曲线还应包括功率P和效率η，如图37-5所示。通风机特性曲线可按GB/T1236-2000《通风机空气动力性能试验方法》标准测试结果绘制。

通风机在管路中的实际工况

在空调风道系统中，通风机是空气输送管路的动力设备，两者是结合在一起的。管路系统的阻力是随着竹内风速而变化的。对于一定的管路系统，风速是由流经管路系统的流量来决定的。流体力学给出的管路阻力与流量之间的关系式为，式中K为管路特征系数。

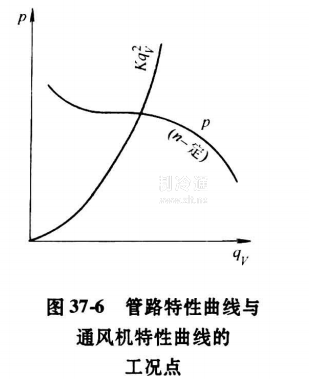

由于式为二次曲线，把它放在与通风机特性线相同的坐标系统中，即能得到如图37-6所示的一个交点，称此交点为通风机工作点。这便是通风机在管路中的实际工况，由此而确定了在该工作状况下的风量、风压、功率和效率等。
