由于该系统是在多联机系统上发展而成的,故其基本构成即一台压缩冷凝机组(室外机)与多台室内机的组合,并且可在冬季时按热泵运转。图36-36给出了一台室外机和四台室内机的制冷配管图。图中EV表示电子膨胀阀,TG则表示温度传感器。制冷时,EV0全开,EV1~EV4分别按室内负荷控制各室冷剂流量,变频压缩机则相应动作。供热工况时EV1~EV4分别按各室热负荷控制冷剂的回流量。EV0则对整台热泵空调机进行节流膨胀,变频压缩机也相应改变转速。

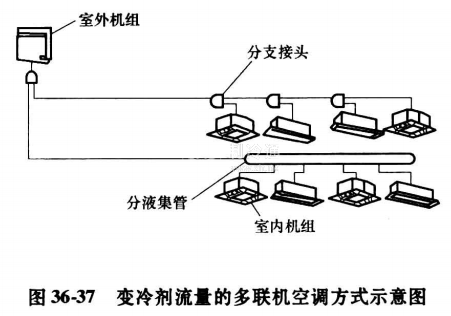

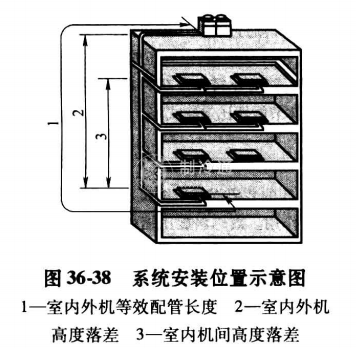

图36-37表示了该典型系统的示意图。其中分别表示了采用分支接头和分液管两种不同的配管方式。该配管技术对系统工作影响甚大,厂家均需提供专门的技术。此外,多联机室内外机的相对位置亦是设计时重要考最的问题(见图36-38)。
根据变制冷剂流量多联分体空调机的制冷压缩机种类,容量控制、外机冷却方式等方面的不同,可按压缩机类型和室外机冷却方式分类。图36-39及图36-40分别表示了水冷式变冷剂流量系统和热回收型变流量系统的流程图。前者由水系统构成为环路.可起到所谓“水环热泵”的作用,而后者可在一个系统中同时提供制冷或制热的工况。
