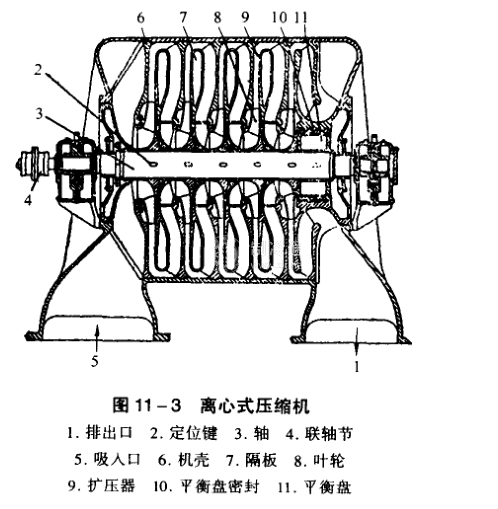

(1)离心式压缩机：图11-3为一台五级离心式压缩机的结构简图。机壳内主轴上装有五个叶轮，每个叶轮与其相配合的固定元件构成一个级。工作时气体被吸入，逐级沿叶轮上的流道流动，在提高了气流能量头后，进入扩压器(静止件)，进一步把速度能量头转换成所需的压力能量头，最后由排出口排出。

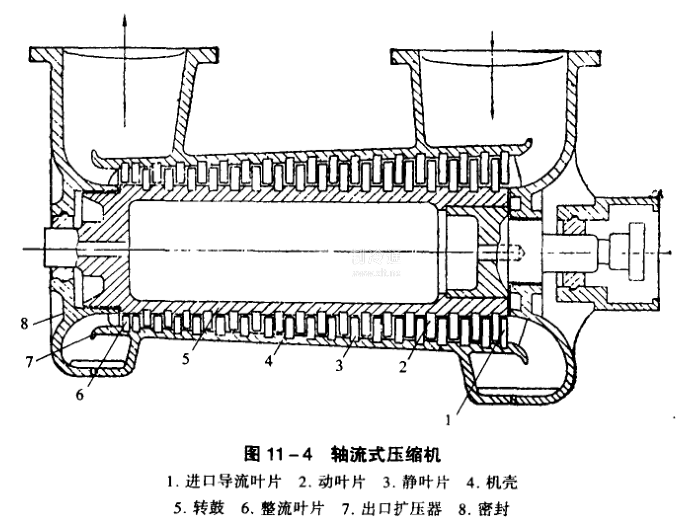

(2)轴流式压缩机：它是靠转动的叶片对气流做功，不过它的气体流动方向与主轴的轴线平行。主要组成部分有动、静叶片，转鼓及机壳。这类压缩机级中气流路程较短，阻力损失较小，效率比离心式高，排气量也较大。结构见图11-4.
速度式压缩机的工作原理与容积式截然不同，它是靠机内作高速旋转的叶轮，使吸进的气流能量头提高，并通过扩压元件把气流的动能头转换成所需的压力能量头。根据气流方向的不同，这类压缩机可分为离心式和轴流式两种。
