压力容器气瓶的分类——从结构上分类

     从结构上讲，气瓶大致可分为无缝气瓶和焊接气瓶，常温下充装工业气体的绝大部分是这两种。

    1.无缝气瓶

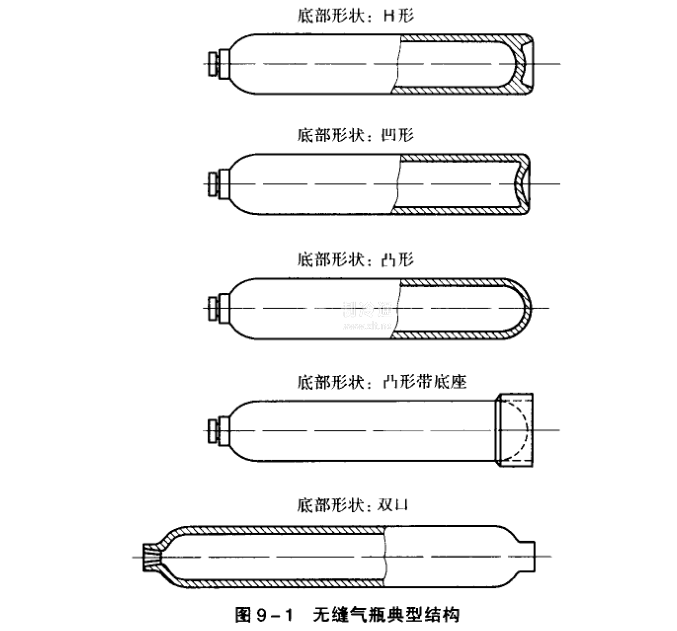

氧、氮、氩等水久气体或二氧化碳、乙烷等高压液化气体，均使用无缝气瓶进行充装。其结构如图9-1所示。

2.焊接气瓶

氨、氯、氟氯烷等低压液化气体和溶解乙炔均使用焊接气瓶进行充装，其形状多种多样，同无缝气瓶相比，多数为矮粗形状。其代表结构如图9-2所示。

    (1)深冲型气瓶(两件组装气瓶)。在瓶体上只有一道环向焊缝，首先要把瓶用钢板深冲成杯状封头。上下两件封头组装后，用环向焊缝焊接成瓶体部分。

    (2)纵焊缝气瓶(三组件装气瓶)。瓶体是采用瓶用钢板卷制，然后用纵焊缝焊接，与上下两封头组装后，再用环向焊缝相接。

    (3)在气瓶中，还有点火器用的气瓶，清凉饮料用的弹壳式二氧化碳气瓶等小型气瓶。
