双门风冷(无霜)式电冰箱制冷系统

   2021-02-19 和平539
核心提示:双门风冷电冰箱的箱内空气为强制对流循环,蒸发器换热效率较高、箱内降温速度快,且温度分布较均匀。
 双门风冷电冰箱的箱内空气为强制对流循环,蒸发器换热效率较高、箱内降温速度快,且温度分布较均匀。图28-8所示为较典型的双门风冷式电冰箱制冷原理。该系统设有肋管组合式蒸发器4,并与一小风机组成一个吹风冷却系统,再加上箱内结构的特殊设计,并通过风门式温度控制器2调节冷风循环,实现冰箱冷藏室和冷冻室的降温。吹风冷却式电冰箱的肋管组合式蒸发器,一般装在箱体后部隔热结构内侧,也可装在冷藏室和冷冻室之间。根据蒸发器相对风扇的位置,空气可以是吸入式或压出式,图28-8为吸入式。有时为了减少风扇电动机热对箱内的影响,则把风扇电动机装在箱外,通过长轴带动风叶。
微信截图_20210205102819

吹风式双门电冰箱设有两个温度控制器,实现冷冻室和冷藏室的温度独立控制和调节。冷冻室温度控制器,根据冷冻室给定温度值控制压缩机的起动、停车。冷藏室采用风门式温度控制器,控制进入冷藏室的冷风进口风门开度,调节冷风量,冷藏室温度升高时,风门开大,反之则关小,以此控制冷藏室的温度。风门的动作靠温度控制器或感温管、膜盒、波纹管等组成的调节系统操纵,即温度变化时,波纹管或膜盒发生伸缩,通过传动机构改变风门开度。
        吹风式双门电冰箱,采用两个温度控制器控制箱内温度将取得较理想的温度控制效果。但有时为简化结构,也可采用一个温度控制器,控制冷冻室温度,并控制压缩机起动、停车,而冷藏室采用手动风门来控制温度,在气温比较稳定时,这种控制一般可满足使用要求。

微信截图_20210205102858

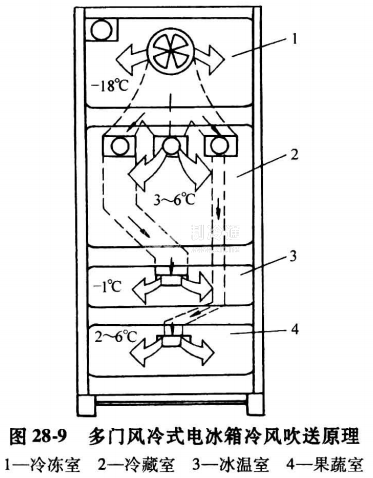

吹风式双门电冰箱风机一般与压缩机同步运行,但当开启箱门时,风机也停止工作,以减少冷量损失。另外,鉴于吹风冷却的需要,该类电冰箱均配有自动或半自动融霜系统和排水管系,以保持冰箱蒸发器良好的换热性能。近年发展了吹风冷却式三门或四门的电冰箱。图28-9所示的多门风冷式冰箱,冷风通过各风管分别送入冷藏室、冷冻室、冰温室和果蔬室,并保持各室预定的温度范围。
